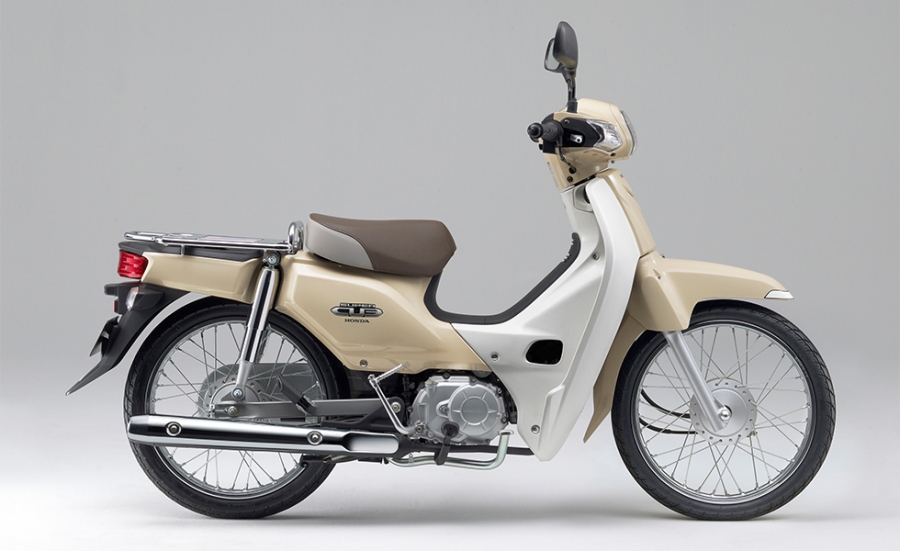

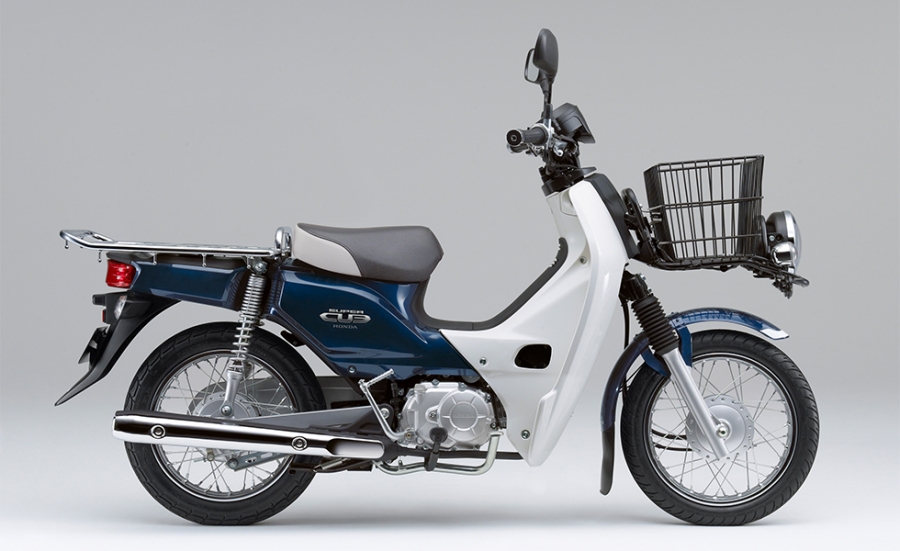

Honda Super Cub с 2012 года, база знаний AA04, JA10

Эта база знаний охватывает современные кабы, которые производятся с 2012 года. Номера рам: AA04, JA10

Характеристики

Использованы данные из официальных инструкций
Инструкция каб 50сс AA04 2012
Инструкция каб 110сс JA10 2012

C50, JBH-AA04 C110, JBH-JA10
Длина 1.905 м 1.905 м
Ширина 0,7 м 0,7 м
Высота 1,05 м 1,05 м
Колесная база 1,21 м 1,21 м
Клиренс 13.5 см 13.5 см
Угол кастора 26°30 26°30
Трейл 71 мм 73 мм
Вес 95 кг 98 кг
Количество мест 1 2
Радиус разворота 1.9 м 1.9 м
Объём двигателя 49 см³ 109 см³
Ход поршня 37.8 × 44.0 мм 50.0 × 55.6 мм
Степень сжатия 10.0 9.0
Свечи CPR6EA-9S, Denso U20EP-R9
Зазор свечи 0,8—0,9 мм 0,8—0,9 мм
Обороты холостого хода 1700 RPM±100 1400 RPM±100
Объём бака 4.3 л 4.3 л
Аккумулятор YTX4L-BS12 V-3 Ah (10HR)
Покрышки спереди 60/100-17 70/90-17
Покрышки сзади 60/100-17 80/90-17
Масло JASO MA, 10W-30, API: SL
Объём замены масла 0.8 л 0.8 л
Объём картера масла 1 л 1 л
Замена масла 3000 км 3000 км
Замена воздушного фильтра 10 000 км 20 000 км

Артикулы запчастей

Каталог С50 (AA04) 2012—2017 года
Каталог C110 (JA10) 2012—2017 года

Воздушный фильтр AA04, JA10 — 17210KZVJ00, NTB
Демпферы колеса комплект АА04, JA10, AA09, JA44, JA45 — 06410-KWB-600

Звезды AA04, C50 — 13 ведущая, 46 ведомая, 420 цепь 106 звеньев
Цепь DID 420D, 106 звеньев — 420D106
Цепь DID 420NZ3, 106 звеньев — 420NZ3106

Инструкции пользователя

Инструкция каб про 110сс, 2012
Инструкция каб 110сс 2018
Инструкция кросс каб 2018 года
