Если начать набирать мой сайт в строке поиска, первым подставляется pornhub.
База знаний Супер кабАртикулы NV200Плавленные штаны

Запчасти для Honda Super Cub 50, 70, 90

Лавка Шмелтера

Запчасти для каба не найти — это было моё первое впечатление, когда я только купил свой первый каб. В процессе эксплуатации, каждой находке я радовался как ребёнок, записывал и каталогизировал эти находки. Они вылились в базу знаний для Супер каба. И я всё равно остаюсь при мнении, что для каба найти запчасти очень трудно, аналогов мало, много китайского хлама. «Лавка Шмелтера» — скромный уголок запчастей для Супер каба.

Условия продажи

Запчастей слишком мало, чтобы назваться магазином, поэтому это как профиль на Авито, можем провести покупку и там. Есть новые вещи, есть б/у, отметка о состоянии написана к каждому товару. Живу в Красногорске, почти каждый день бываю в Москве. Могу отправить по России, Беларуси, опционально по Украине, если подскажете. По предоплате

Пишите на почту с темой запчасти:
poninpaul@mail.ru

Тормозные колодки Galfer MF002, новые — 1000 ₽

Колодки для стандартного барабана, а это почти все кабы. Галфер — именно производитель колодок, а не упаковщик, их продукты используются в том числе в MotoGP. Автомобилистам будет ближе информация о том, что колодки Галфер встречаются в упаковках ATE, TRW. Сделаны в Испании.

Сальник вторичного вала 17×29×5 мм, новый — 300 ₽

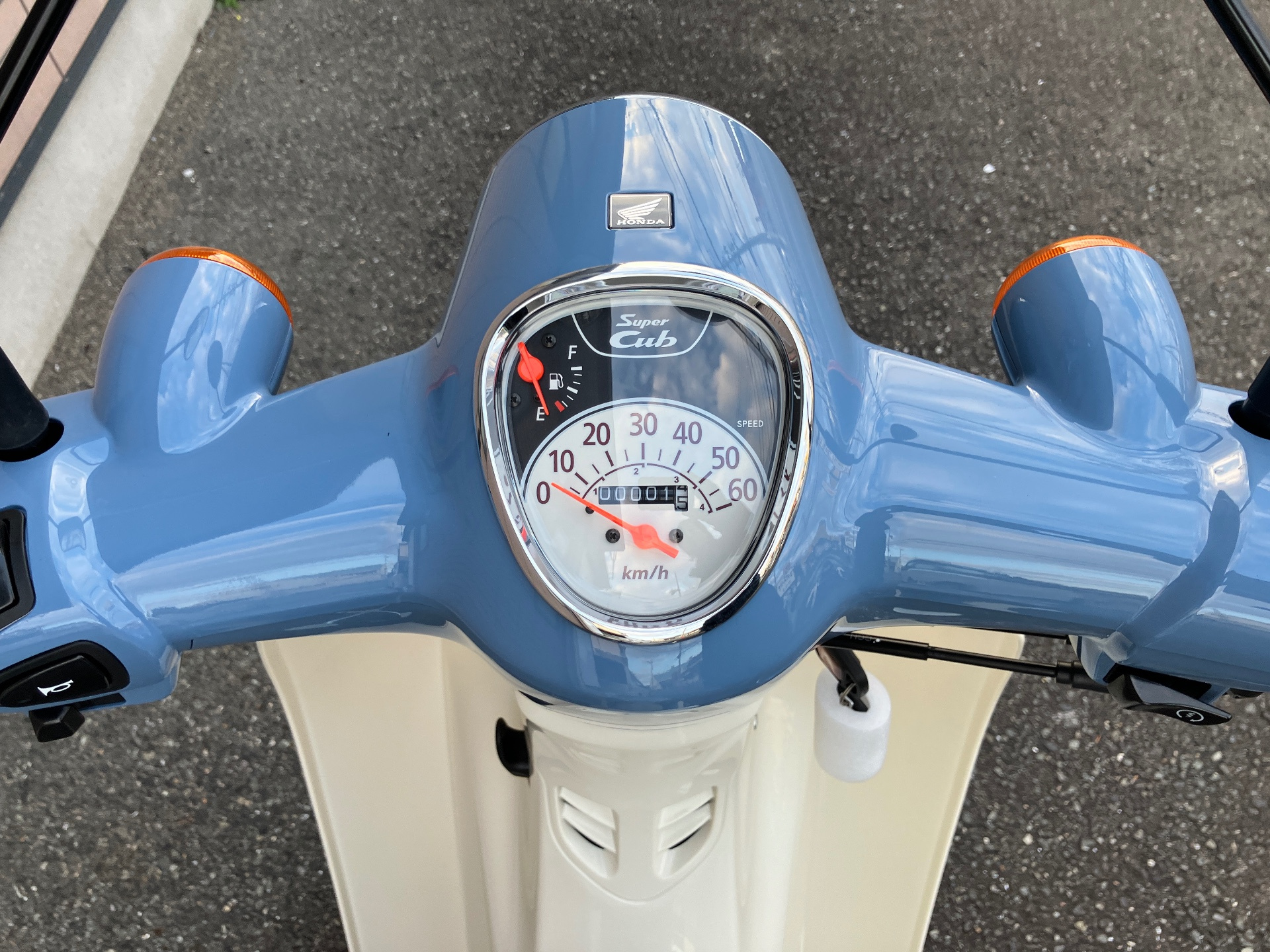

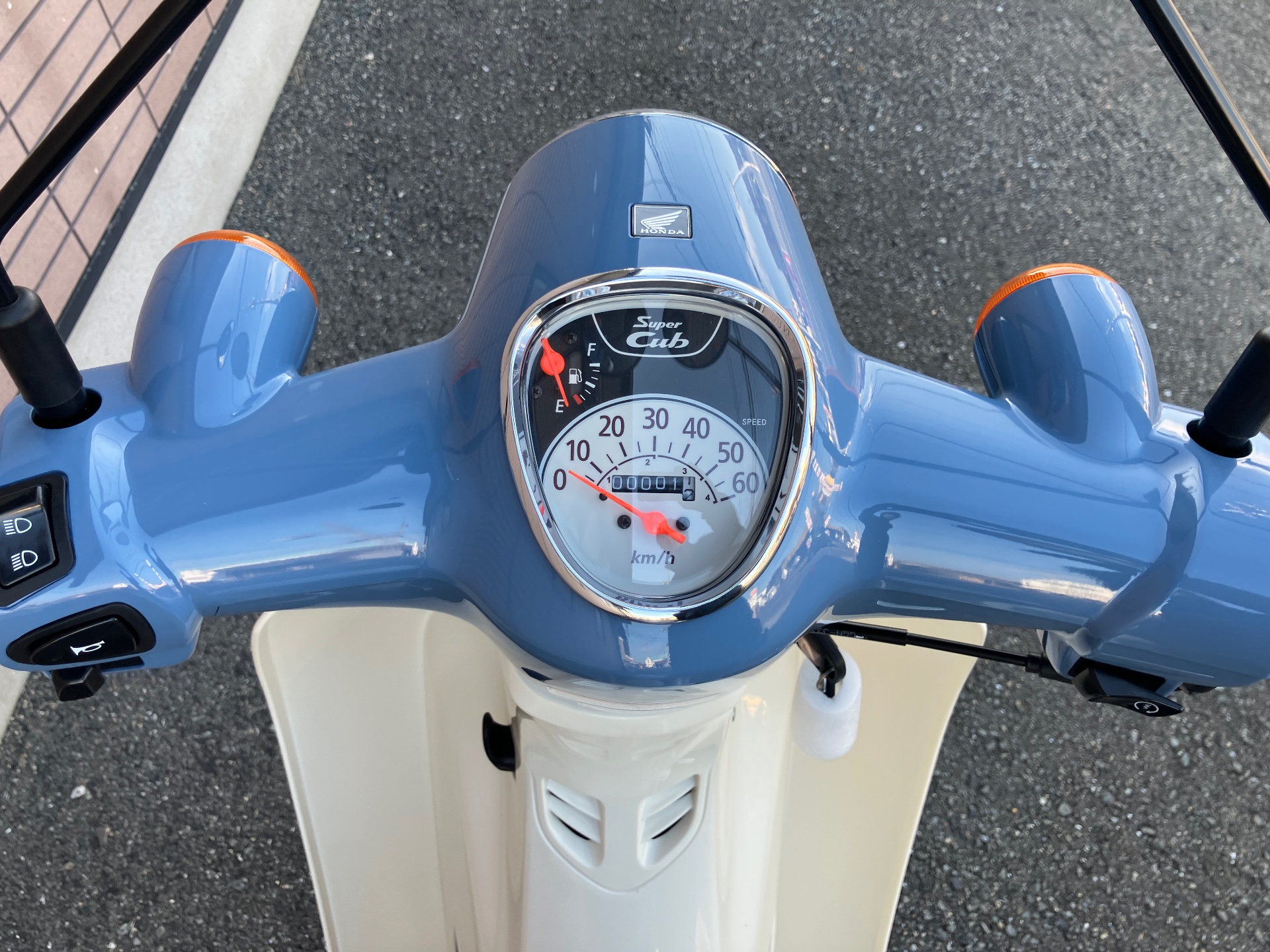

Спидометр до 60 км/ч, б/у — 1 500 ₽

Пригодится, если у вас кубатурный каб и вы не хотите его оформлять.

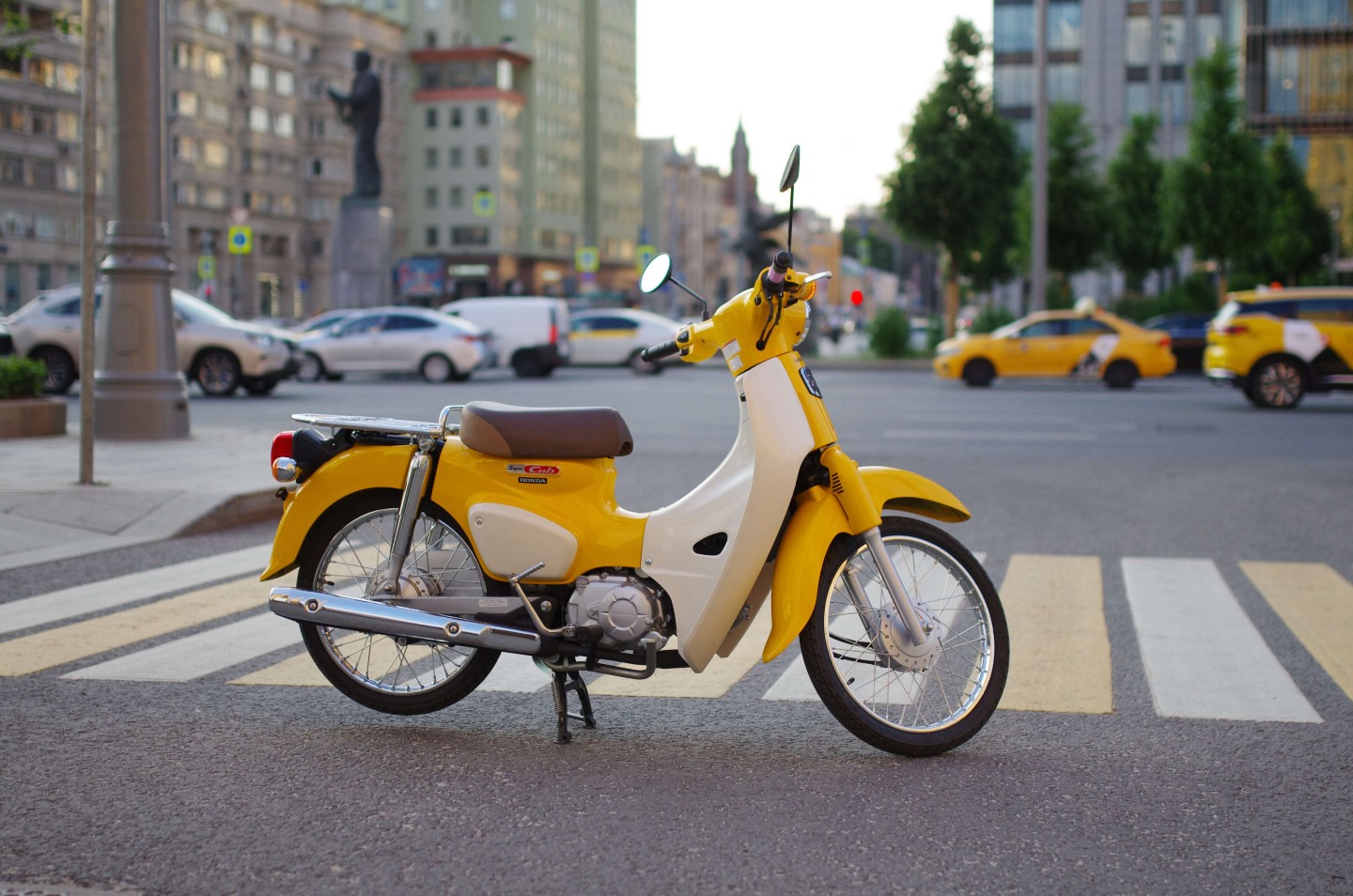

Передвижение в городе на 50 кубах

Привет, я Павел. Перед двухколёсными я ездил на машине и копил наблюдения через стекла: поведение автомобилистов, знаки, ориентиры. Мой первый выезд на двух колёсах был в 2016 году и я испытал совсем иные ощущения от транспортного средства и окружения. С тех пор я проехал 30000 км по трассам и крупному городу и накопил опыт, которым постараюсь поделиться. Я расскажу как подготовиться до поездки, непосредственно перед поездкой и что вас ждёт в дороге.

Преимущества мопеда в городе

По сравнению с машиной вы теряете психологический затык перед затруднениями на дороге. В любой момент вы можете выехать и не бояться пробок, радость приливает, когда вы рассекаете поток в междурядье. По сравнению с общественным транспортом — никакой тесноты и духоты, вы передвигаетесь гораздо прямолинейнее между А → Б. Кататься на мопеде — это доступные приятные эмоции, которые не дают другие средства передвижения. Недостатки у двух колёс тоже есть, но их влияние можно снизить хорошей подготовкой.

Подготовка к выезду

Какие документы возить для 50 кубов
Формально, для езды на технике объёмом менее 50 кубов нужно только водительское удостоверение с любой открытой категорией. Неформально, наличие договора купли-продажи ускорит общение с ДПС и поможет избежать пары часов в отделении, даже если вы этот договор написали на коленке в предыдущем повороте. Хороший договор можно заполнить на Авто.ру. Страховку из-за отсутствия ПТС сделать невозможно.

Правила которые относятся к 50 кубам
Нельзя:
— полосы общественного транспорта
— автомагистрали, «дороги для автомобилей»(МКАД, Третье кольцо)
— движение по тротуарам

Знак 5.1 «Автомагитстраль» и 5.3 «Дорога для автомобилей»

Выбор шлема
У всех шлемов есть недостатки. В интеграле максимальная защита, но он запотевает во время высокой влажности. Флипап удобно использовать вне города, но он тяжелый и подвижные части влияют на ощущение надежности. В полуоткрытом шлеме 3/4 не защищена челюсть, но он легкий, не запотевает и для малокубатурной техники, кажется, больше и не надо. Хорошо, если у шлема будет сертификат ECE 22.05 — он более требовательнее к защите, чем DOT. Остальные сертификаты Snell, SHARP не для этого разговора.

Проверьте шлем:
— подходит по форме головы, размеру
— подходит по способу применения
— наличие солнечного козырька

Airoh CityOne 3/4 с козырьком. Выполняет ECE 22.05 и подходит к синему кабу :)

Какой взять набор инструментов?
Возьмите базовый набор ключей. Крепёж раскручивается от вибраций и просто от того, что инструмента у вас с собой нет. Например, фланец выхлопной трубы или зеркала. Пара ключей увеличивает шансы доехать без происшествий. Вам повезло, если до вас доехал комплектный набор ключей от вашего мопеда — он как раз пригодится в базовых ситуациях.

Стандартный набор для Хонды Супер каб

Подготовка к погодным условиям
Даже если в момент выезда нет дождя и его никто не обещал — он всё равно может пойти. Вы можете изменить маршрут, задержаться в гостях, изменить планы и попасть под осадки уже на следующий день.

Дождевик
Для города можно выбрать мембранный раздельный дождевик, у вас будет полная защита, но тогда вам нужно будет его надевать на остановке со снятием обуви. Есть вариант мембранного плаща, который накинуть легче, но плащ плох тем, что в положении сидя он задирается на уровень колен и сползает на бёдра. Выбирайте с учетом длительности поездок.

Какая у вас шина?
Есть риски, если вашей резине больше 5 лет или у неё сильно стёрт протектор. Может быть на сухом асфальте она вела себя нормально, но на мокром покрытии её начнёт сносить при маневрах. Может пронести и вы отделаетесь без повреждений или царапинами, но даже порванные джинсы будут стоить дороже, чем свежее колесо. Если катаетесь исключительно по грунту, то ставьте хоть какую.

4 цифры обозначают дату производства: 18 неделя 09 года

Если собираетесь ездить с пассажиром: ставьте назад шину с обозначением Reinf, подкачивайте её до 2.8, помните о втором шлеме. Управление со вторым номером кардинально меняется, вас все время пытается выкинуть на внешнюю сторону поворота, тяжелее разгон и торможение.

Reinf — Reinforced резина с повышенным индексом нагрузки

Полезные аксессуары
Не превращайте технику в алиэкспресс на колёсах, но установите пару полезных аксессуаров.

Держатель для аксессуаров на зеркало

Продаётся на алиэкспрессе

Цепь, замок

Цепь и замок с дужкой 10 мм. Дарит спокойствие при длительной стоянке без обзора

Чтобы защитить технику от кражи с собой берите каленую цепь 6 мм, на длительной стоянке каленую цепь 10 мм. К цепи замок с каленой дужкой такого же диаметра. Цепи можно найти на строительных рынках, но там редко бывают каленые, или заказать цепь с доставкой по России. Помните, что все защитные меры не исключают угон, а только снижают вероятность угона. Чем больше защиты и превентивных действий — тем больше шансов, что с вашим двухколёсным не станут связываться.

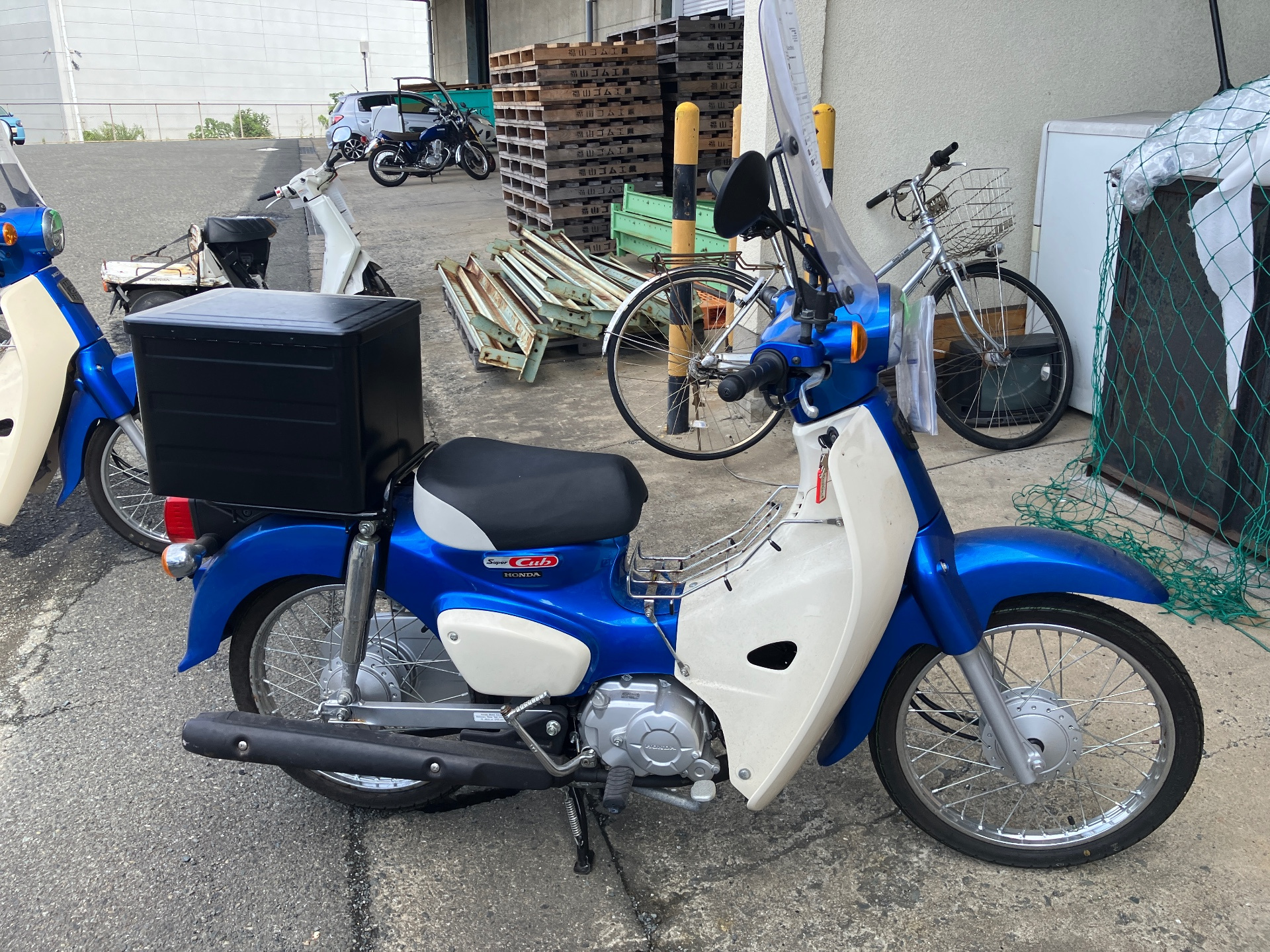

Центральный кофр или ящик

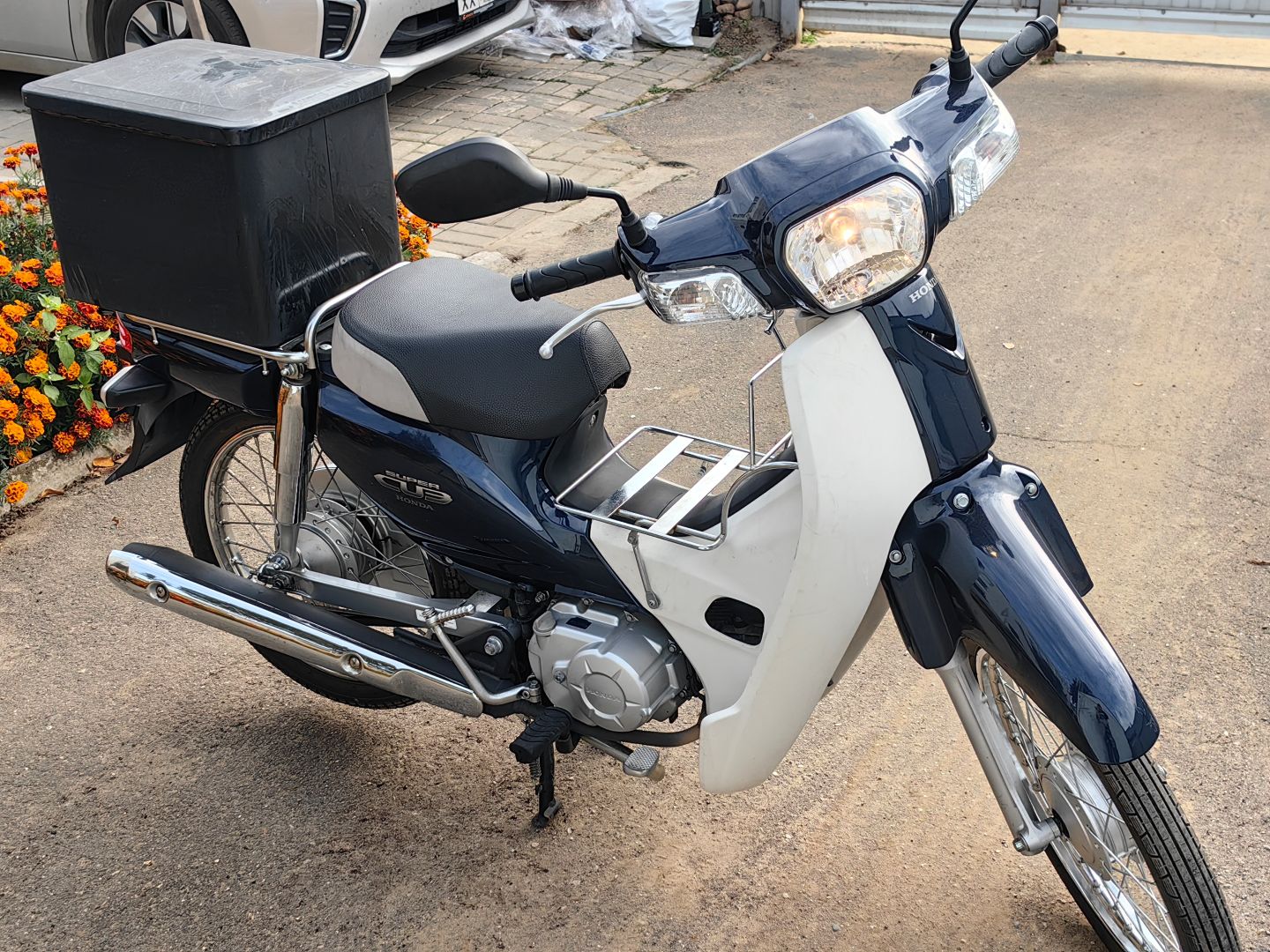

Кофр-ящик на Хонде Супер каб в который поместится даже шлем

Мелочей для подготовки вышло не мало. Постоянно держать это в голове трудно, стартовые точки могут измениться, измениться условия, а пассажир может появиться только в середине маршрута. Самый полезный аксессуар, который вам пригодится — центральный кофр. Сложите в него все описанные пункты: дождевик, защитную цепь, инструменты, экипировку.

В дороге

Я не расскажу тут ничего лучше, чем дорожные ситуации в которых вы сами будете оказываться и реагировать на них. Со всем, что здесь написано вы столкнётесь сами в дороге. Я лишь смогу ускорить процесс обучения, который вы будете проходить сами.

У мопеда перед выездом
Возведите в систему полторы минуты проверки перед выездом. Наклейте список там, где вы сможете легко к нему обратиться перед поездкой, чтобы не держать все проверки в голове и пройти их по бумажке.
— затяжка осевых гаек
— давление в шинах

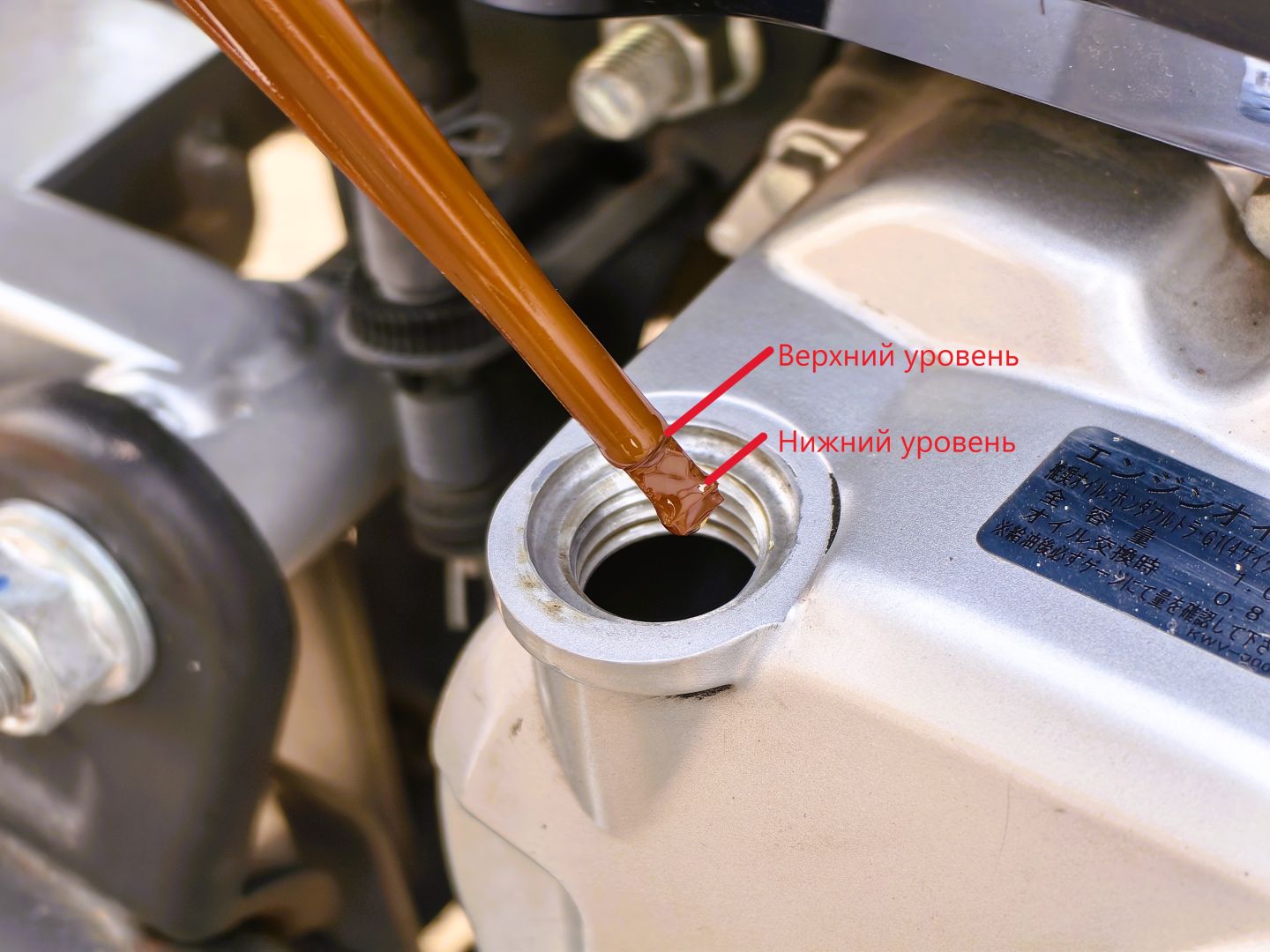

— проверка масла по щупу
— проверка масляных пятен
— натяжка спиц
— натяжка цепи
— фиксация и чистота зеркала
— застегнутый шлем

Есть отлично снятый материал по проверке перед выездом на английском. Но даже если вы выключите звук — поймёте всё по видеоряду.

Движение в потоке
На скутере, мопеде, скутеретте, мокике и на чём угодно ещё вы полноценный участник движения. Не все будут с этим согласны и даже будут пытаться доказать вам обратное. Игнорировать, вытеснять, особенно ушлые будут пытаться вас учить. Находите в себе силы концентрироваться на вашей безопасности и ни на чём более. Вас подрезали? Притормозите и отпустите дурака на расстояние, где он не будет на вас влиять. Потом будет пробка, там ему всё и скажете.

Даже если участник движения адекватный — примите тот факт, что вас не видят. Вы встретились глазами с водителем машины, которая выезжает со второстепенной дороги? Он вас не увидел. Едете правее правого или левее левого? Вас не видят. Едете в мертвой зоне долгое время? Вас не видят и перестроятся как будто вас нет. Участники движения должны ездить по правилам, но жизнь сложнее правил. Придётся поумерить своё чувство «правоты», потому что вы стали гораздо уязвимее, чем в машине. Прямо как с женой.

В городе вы будете отставать от потока. Нет никакого смысла вставать перед всеми на светофоре, потому что вы не сможете поддерживать резвое ускорение, а моментально догоняющие вас водители будут полны ненависти. Нет смысла занимать всю полосу, но иногда это всё таки сделать нужно, чтобы обозначить своё присутствие для нервных водителей, норовящих поравняться с вами.

По моему опыту, средняя скорость движения в городе с пробками выходила в районе 33 км/ч. То есть, когда я строил маршрут в навигаторе, то ориентировался уже на эту известную цифру — если ехать 40 км, то я там буду примерно через 1 час 10 минут.

Езда с пассажиром
Езда с пассажиром — двойная ответственность. Если себя в какой-то степени не жалко, то за увечия пассажиру страдать придётся иначе. Порой даже радостно, что человек не проявляет интереса ездить вторым номером — так свободнее и нет лишней ответственности.

А лучше, выезжайте и сами всё испытаете. Удачи

25 апреля

Honda Super Cub с 2012 года, база знаний AA04, JA10

Эта база знаний охватывает современные кабы, которые производятся с 2012 года. Номера рам: AA04, JA10

Характеристики

Использованы данные из официальных инструкций
Инструкция каб 50сс AA04 2012
Инструкция каб 110сс JA10 2012

C50, JBH-AA04 C110, JBH-JA10
Длина 1.905 м 1.905 м
Ширина 0,7 м 0,7 м
Высота 1,05 м 1,05 м
Колесная база 1,21 м 1,21 м
Клиренс 13.5 см 13.5 см
Угол кастора 26°30 26°30
Трейл 71 мм 73 мм
Вес 95 кг 98 кг
Количество мест 1 2
Радиус разворота 1.9 м 1.9 м
Объём двигателя 49 см³ 109 см³
Ход поршня 37.8 × 44.0 мм 50.0 × 55.6 мм
Степень сжатия 10.0 9.0
Свечи CPR6EA-9S, Denso U20EP-R9
Зазор свечи 0,8—0,9 мм 0,8—0,9 мм
Обороты холостого хода 1700 RPM±100 1400 RPM±100
Объём бака 4.3 л 4.3 л
Аккумулятор YTX4L-BS12 V-3 Ah (10HR)
Покрышки спереди 60/100-17 70/90-17
Покрышки сзади 60/100-17 80/90-17
Масло JASO MA, 10W-30, API: SL
Объём замены масла 0.8 л 0.8 л
Объём картера масла 1 л 1 л
Замена масла 3000 км 3000 км
Замена воздушного фильтра 10 000 км 20 000 км

Артикулы запчастей

Каталог С50 (AA04) 2012—2017 года
Каталог C110 (JA10) 2012—2017 года

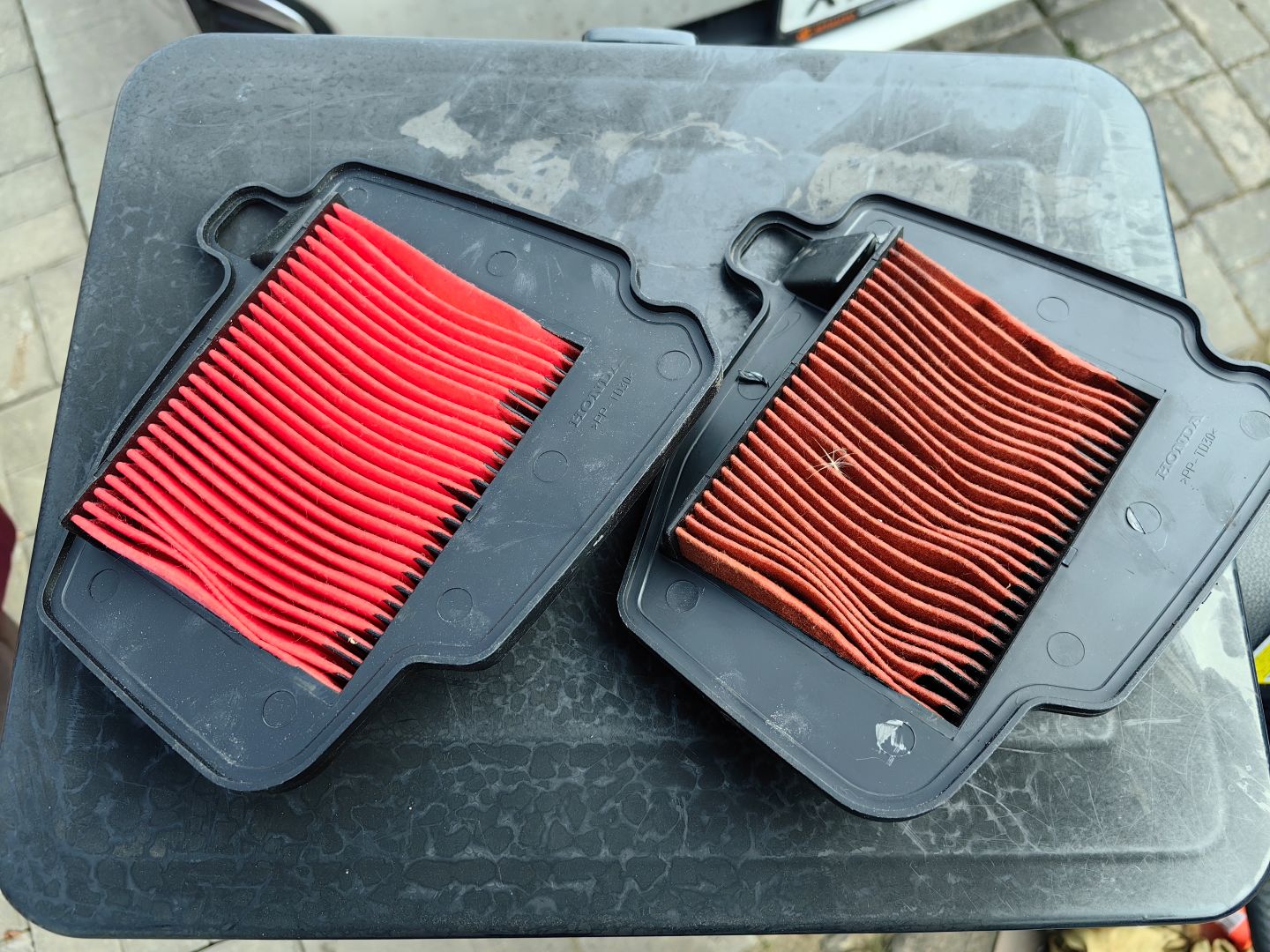

Воздушный фильтр AA04, JA10 — 17210KZVJ00, NTB
Демпферы колеса комплект АА04, JA10, AA09, JA44, JA45 — 06410-KWB-600

Звезды AA04, C50 — 13 ведущая, 46 ведомая, 420 цепь 106 звеньев
Цепь DID 420D, 106 звеньев — 420D106
Цепь DID 420NZ3, 106 звеньев — 420NZ3106

Инструкции пользователя

Инструкция каб про 110сс, 2012
Инструкция каб 110сс 2018
Инструкция кросс каб 2018 года

4 апреля   AA04   AA09   Honda   JA10   JA44   JA45   super cub

На что обратить внимание при покупке Honda Super Cub

Практическое руководство с которым можно выехать на встречу по покупке. Но для начала определитесь, какой каб вам выбрать.

Где купить Super Cub

Есть несколько путей: быстрее купить из наличия или подождать несколько месяцев, но привезти каб из Японии. Если на мопед в наличии готовы предоставить аукционный лист или другую подтверждающую информацию — это жирный плюс, но чаще всего это уставшая техника, привезенная «килограммами». Но хорошее состояние случается и в России.

На аукционе больше выбор и больше шансов купить свежую технику, с известной историей. Привезти каб с аукциона не труднее, чем купить в России с отправкой транспортной компанией. Фотографии и оценки от аукционных маршалов помогут детально понять состояние, но получение от момента выигрышной ставки до распаковать в транспортной компании занимает два-три месяца

В наличии по России
Авто.ру
Дром
Авито

Известные компании, работающие с аукционами
Редбайк — Москва, с доставкой по России
Мотолайф — Находка, с доставкой по России

До того как поехали на осмотр

В случае с кабом почти нет фатальных недостатков, которые невозможно решить. Для каба не так страшен год, как попытки в него залезть и отремонтировать, установив побольше китайских запчастей. Нередко во внешнем виде техники показано отношение к технической составляющей: всё грязное и необслуженное или внимание уделялось.

Начинать стоит с проверки жизненных установок продавца, его отношения к предмету. Важны не сами ответы, а как продавец проявляется. Готов снять дополнительное видео или фото? Рассказывает о технике увлеченно или на отвяжись? Использует фразу «да там нечему ломаться»? Обычно после такой фразы технику нужно проверять с двойной настороженностью. Тезисы про мопед можно не слушать — проверять всё самому по списку.

На что смотреть при осмотре

Распечатайте список или сохраните на телефон, отмечайте прогресс по мере проверки:

  1. Оригинальность краски. Наличие наклеек на двигателе, руле мопеда, кожухе цепи. Салоны часто красят не снимая двигатель и другие узлы, это будет видно по закрашенным болтам и гайкам.
  2. Отсутствие трещин на фарах
  3. Оригинальность болтов, винтов
  4. Потёки под двигателем, в районе прокладок двигателя
  5. Родные прокладки зеленого цвета, герметик на заводе не используют
  6. Год резины, внешнее состояние, равномерность износа
  7. Прокрутить колеса, посмотреть восьмерки, натяг спиц
  8. Равномерный натяг цепи при прокрутке, состояние задней звезды. Наличие ржавчины в этих узлах может говорить об отсутствии элементарного ухода
  9. Пошатать влево-вправо крепление сидушки
  10. Проверить уровень и цвет масла
  11. Ключ должен подходить к замку зажигания, креплению шлема и блокировке руля. Бывает что меняют замок зажигания на китайский, не страшно.
  12. Завестись в теплую погоду должен без подсоса с 1—3 качков кик-стартера
  13. Ровно работать на холостых, без дыма из выхлопной. После прогрева без запахов масла, бензина
  14. Зажать тормоза, потолкаться вперед-назад — работа и звуки подвески, тормозов, рулевого подшипника. Когда толкаетесь вперёд колесо в конце амплитуды может заваливаться на бок — это втулки, решаемо.
  15. Переключить поворотники, ближний/дальний, гудок, подогрев ручек если есть
  16. Загляните под сидушку в бак, там не должно быть ржавчины.
  17. Под сидушкой есть наклейка, по которой можно определить год

После покупки

Какой бы не купили, после покупки займитесь обслуживанием. В этом поможет база знаний для AA01 и скромная, но отдельная база знаний AA04

4 апреля   AA01   AA04   Honda   super cub

Какие бывают, как выбрать Honda Super Cub

Первый каб был выпущен в 1958 году. Чтобы разобраться во всех версиях можно посмотреть материал по версиям каба с 1958 до 2011 года. Есть менее полный, но интересный материал с хорошими фотографиями, в основном там представлены современные кабы. Всего за 60 лет было выпущено более 100 миллионов экземпляров — двойной юбилей случился в 2018 году.

Мой материал чуть более практичный, чем летописный. Я взял наиболее популярные версии каба, которые покупают в России и постарался указать различие между ними. Отличия я буду показывать на примере эталона — карбюраторный каб 1996-2000 года.

Honda Super Cub C50, карбюратор

Классический каб производился в таком виде много лет, на него накоплено много информации, у него больший выбор запчастей везде: на российском рынке, в японских магазинах. Всё его тело, кроме паруса составляет кондовая железная рама. Его внешний вид — настоящая классика, которая цепляет.

Для карбюратора легче найти запчастей от китайцев: ремкомплекты, прокладки и прочее. Карбюратор — это скользкий путь. Его обязательно захочется прокачать новой поршневой, новой головой, поставить впуск 17, 19 мм, а за этим и выпуск побольше и если ставить всё китайское, то можно превратить этот процесс в бесконечность. Если оставить в заводском виде, то не будет доставлять никаких проблем — езди и периодически обслуживай.

Honda Super Cub C50, инжектор 2007-2012

Самое примечательное отличие — черная окраска двигателя и Check Engine под спидометром

Инжектор не воняет в помещении, лучше запускается, ест меньше, его не нужно регулировать, но катализатор съедает часть мощности. У него есть индикация заканчивающегося топлива и не нужно будет переключаться с основного бака на резерв. Комплекты для тюнинга инжекторного мотора стоят 300+ долларов. Но можно взять современный инжектор 110 кубов и не думать об увеличении мощности. В целом, инжектор — классный вариант для тех, кто не хочет заниматься тюнингом мопеда и вообще в него залезать, но есть шанс взять потасканный и тогда ковыряться надо, а это сложнее, чем на карбюраторном.

Отличия инжекторного каба 2007—2012 года:
Черный окрас двигателя
Свой поршень, но подойдут кольца
Свой бак под бензонасос
Свой корпус воздушного фильтра
Индикаторы Check Engine и низкого уровня топлива под спидометром
Катализатор на глушителе
Датчики лямбда зонда, температуры масла

Honda Press Cub C50, почтовая версия

Почтовая версия с увеличенной грузоподъёмностью. Называется почтовой, но по факту это тягловая версия и использовалась в любой сфере, где нужен коммерческий транспорт. С 1988 по 2007 карбюраторный, в 2007 и 2008 году выпускался инжекторный вариант. Основная фара — за багажником, на руле габаритная. Самый распространенный вариант, который привозят в Россию. Причина популярности в маленькой цене в Японии из-за больших пробегов, которые скручивают в России.

Известные отличия Пресс каба:
крупнее
задняя ось
маятник
задний барабан, колодки
задняя ступица
задние спицы
задняя звезда
демпферы заднего колеса
задние подшипники
кожух цепи
отставленная боковая подножка
задний багажник

передний багажник с дополнительными тягами

Honda Super Cub С50 Custom, богатый опциями

Производился параллельно с кабом с круглыми фарами, но в комплектации «пожирнее». Квадратный, 4 передачи, электростартер, указатель уровня топлива на приборке. Трудно найти запчасти. В остальном такой же каб, как и его круглые родственники.

Honda Super Cub C90, карбюраторный

Легко отличить по подножкам на маятнике

Каб для езды с пассажиром. Предусмотрена сидушка на багажник, усиленные задние амортизаторы, обода 1.4. Инжекторных не было. Определять по подножкам на маятнике, белому канту на переднем крыле, шкале спидометра до 80 км/ч.

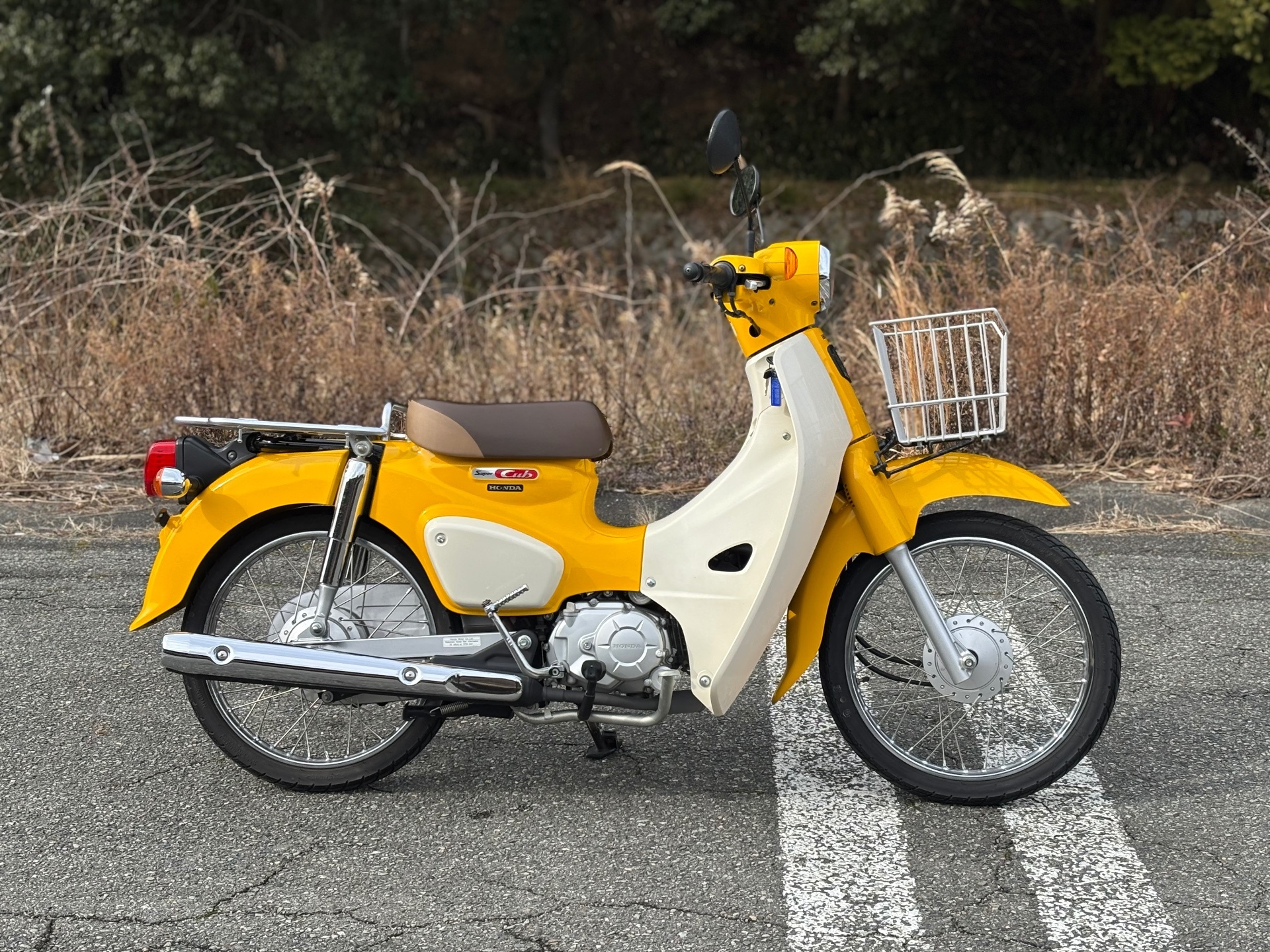

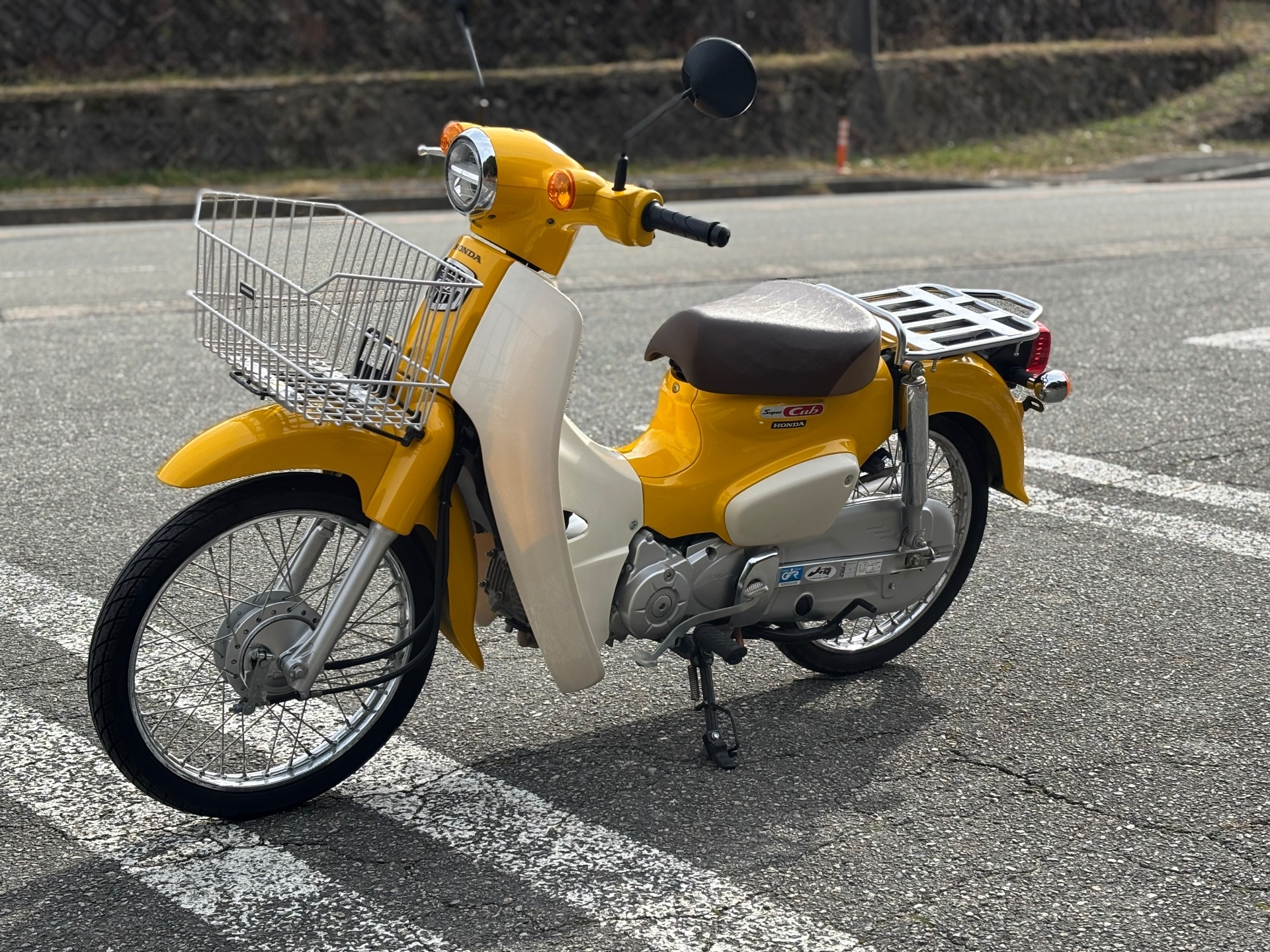

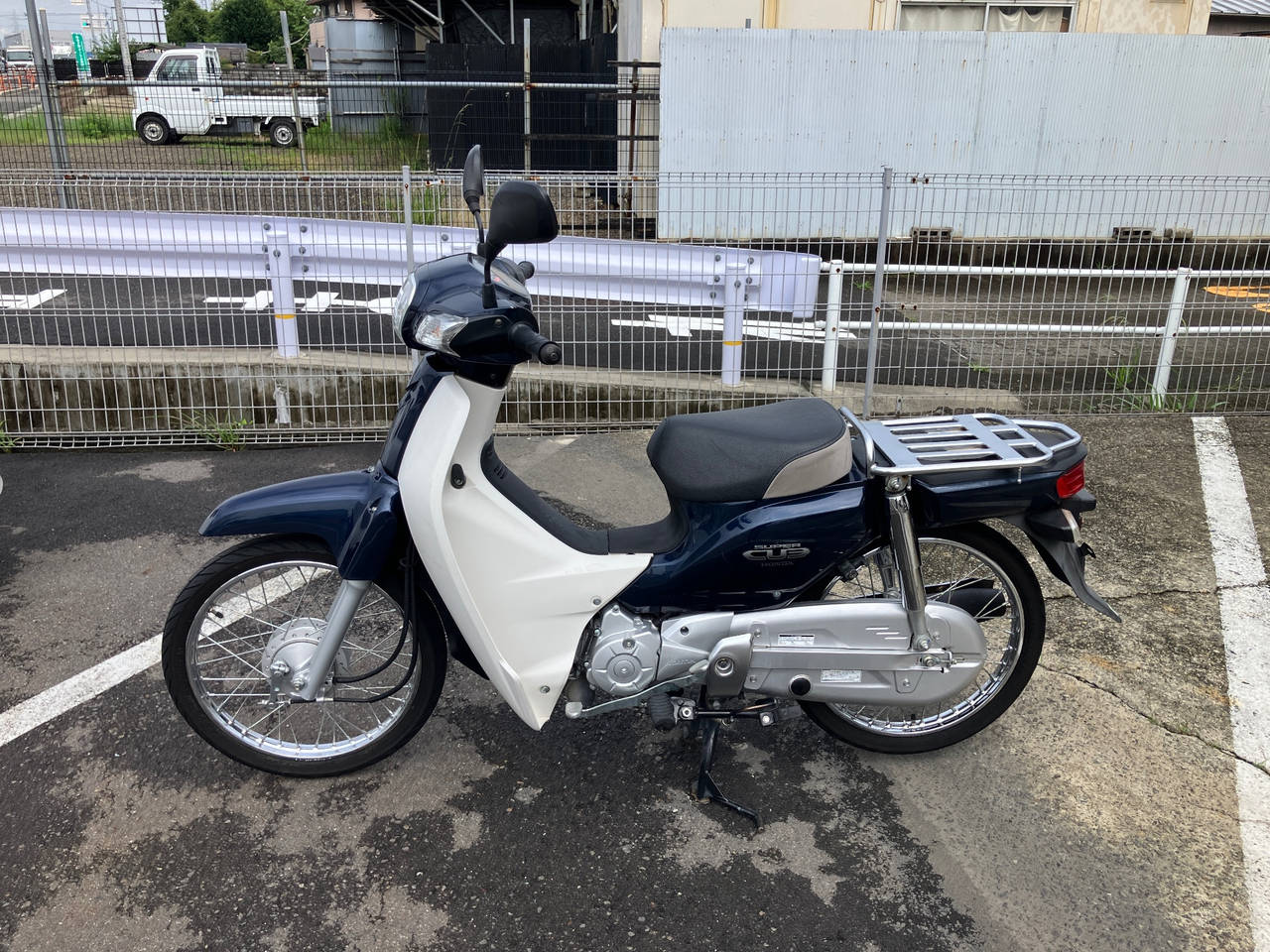

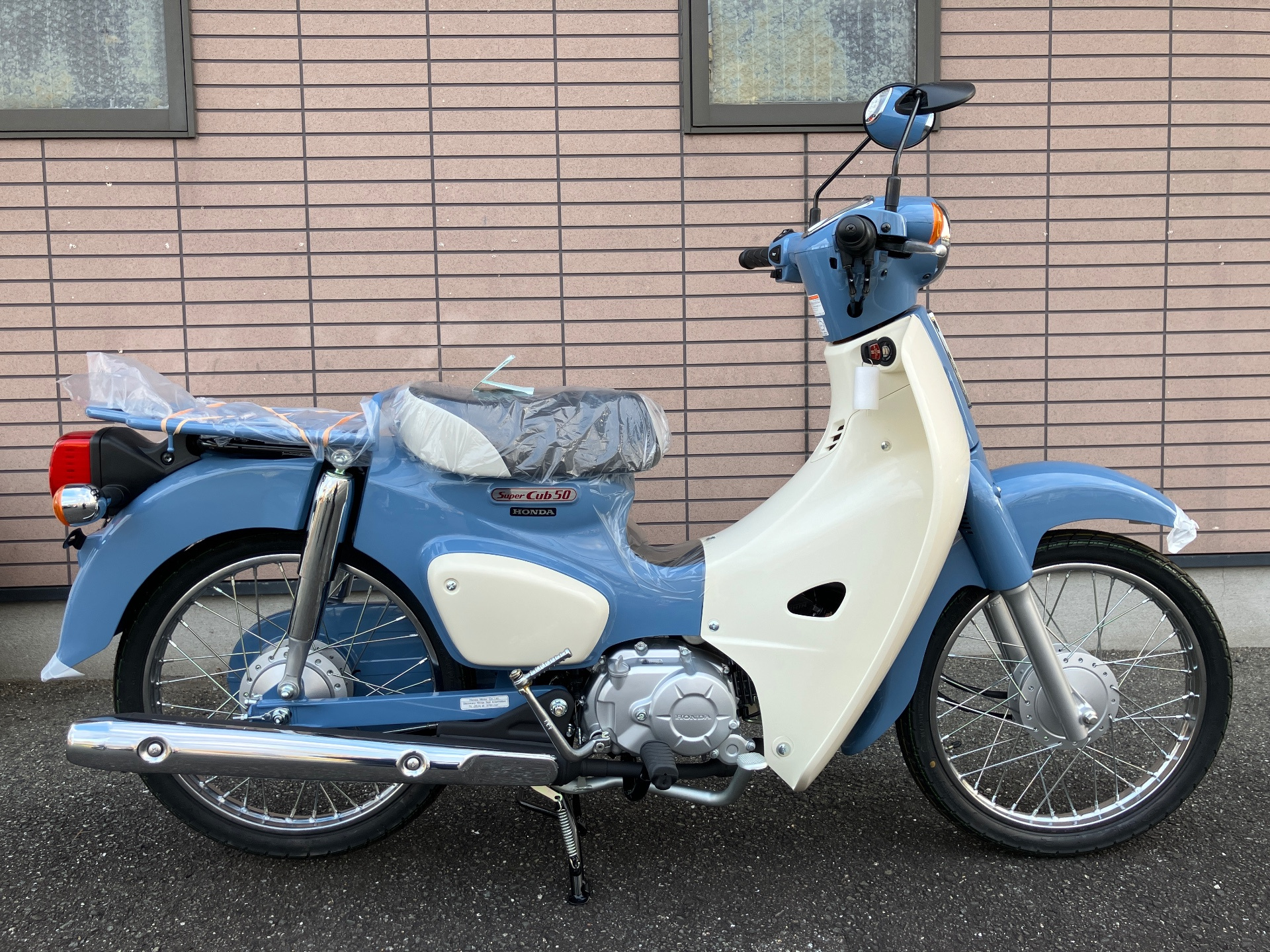

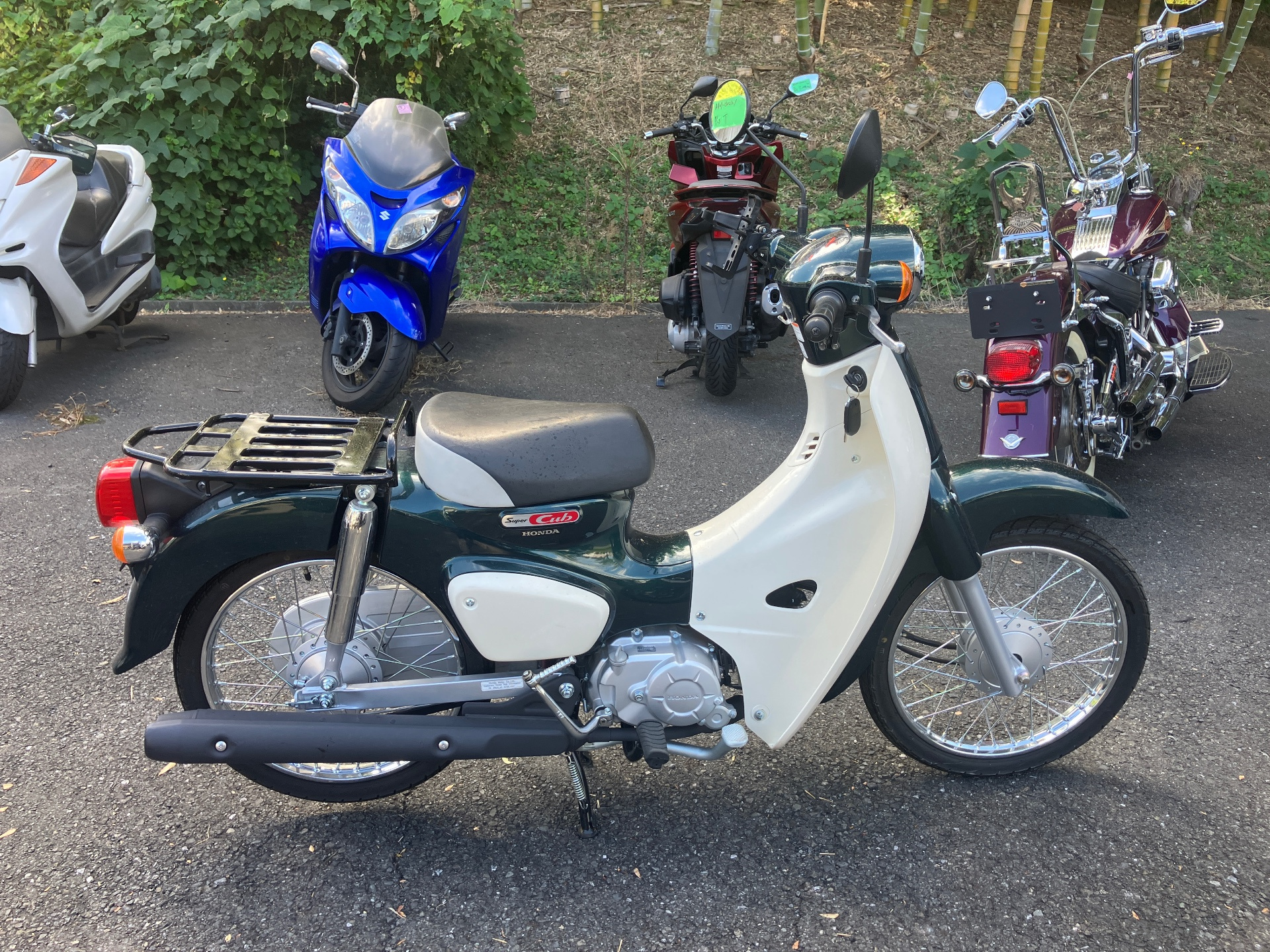

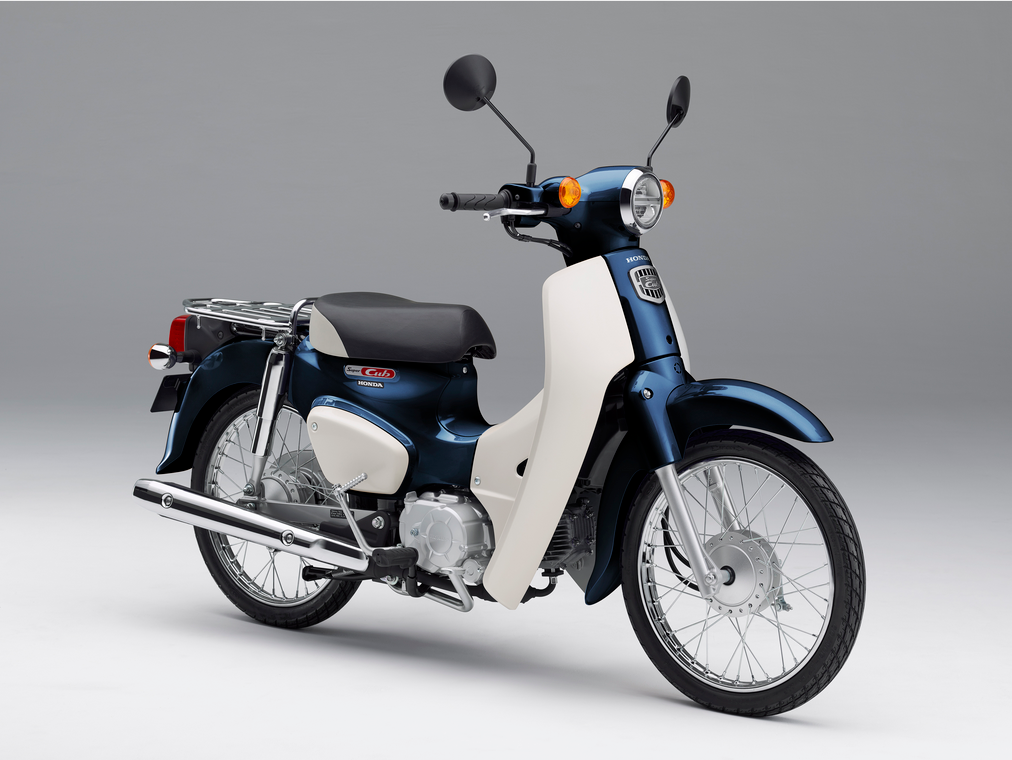

Honda Super Cub АА04, JA10, современный и комфортный

Современный АА04, JA10 производился 5 лет с 2012 по 2017 год. Он плавнее на ходу, создаёт меньше вибраций, но найти на него запчасти тяжелее. Нужно будет обращаться к японским аукционам или редко перехватывать запчасти в России и всё это будет стоить немалых денег. Но он всё так же надёжен и в щадящих условиях эксплуатации без внедорожных историй, с хорошим топливом, маслом, фильтрами прослужит долго и комфортно

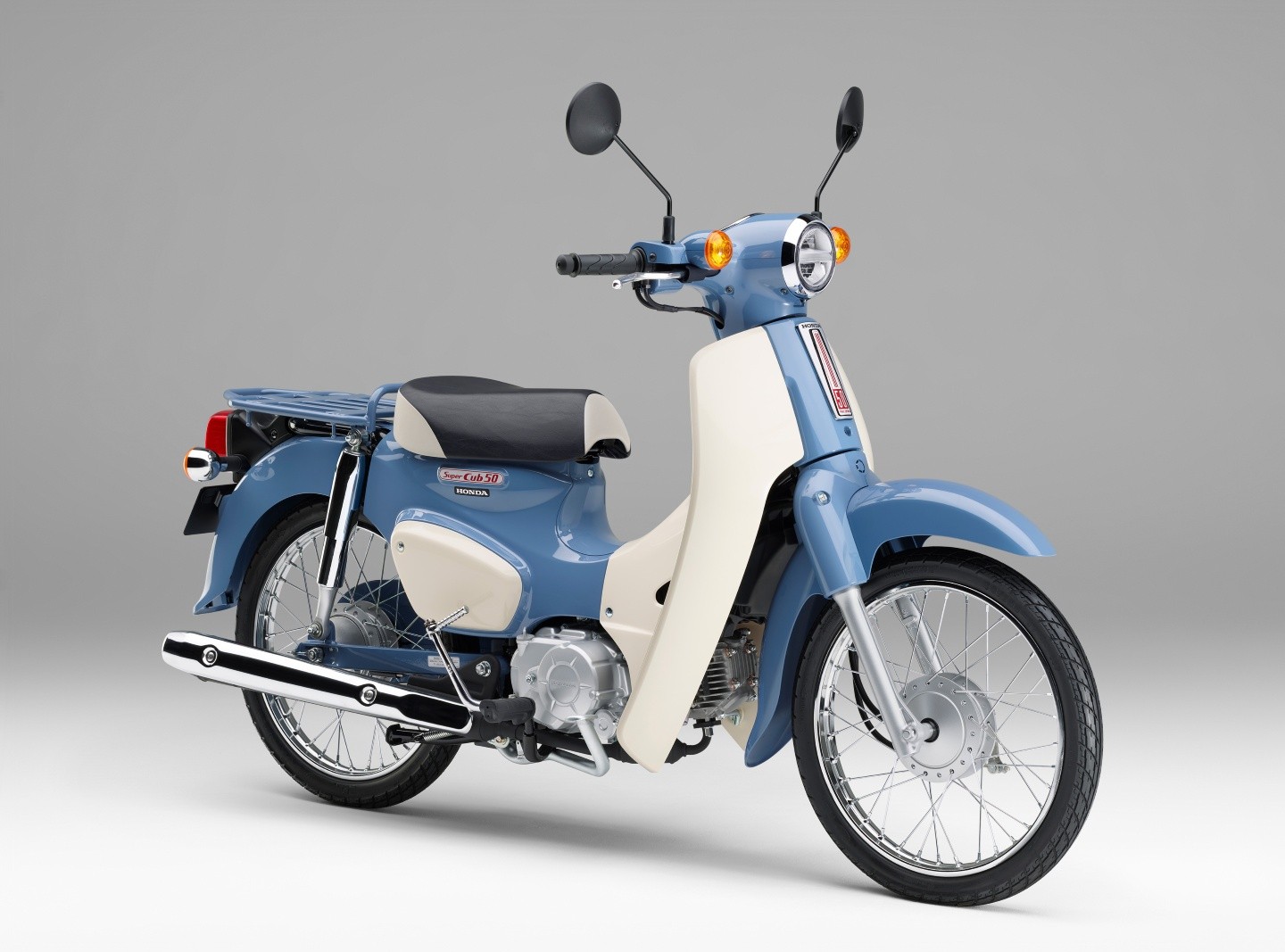

Honda Super Cub AA09, возвращение классического вида

Когда казалось, что придётся вечно сидеть на старой «классике», выходит этот красавец

В 2018 году случился двойной юбилей — 60 лет Супер кабу и 100 миллионов транспортных средств выпущено. Это самое тиражированное транспортное средство в мире. Хонда опомнилась и вернула привычные очертания в новых моделях Honda AA09, JA44

2019   AA01   AA04   c50   c70   c90   HA02   Honda   JA10   super cub

Что взять в путешествие на мотоцикле?

Описан личный набор на большинство случаев. Инструменты указаны для Хонды Супер Каб.

Одежда: куртка с высоким воротом, штаны, футболки с длинным рукавом, шорты, бафф. Бельё: трусы, носки, термобелье с виндстоппером, флисовые носки для сна
Для сна и отдыха: палатка, спальник, пенка/самонадувающийся коврик, раскладной стул
Косметичка: шампунь-гель, бритва, губка, щётка, паста. Полотенце, сланцы, туалетная бумага в чехле, влажные салфетки
Аптечка: полисорб, хлоргексидин, парацетамол, бинт, спиртовые салфетки
Приборы: ложка, вилка, нож. Кастрюля, чайник, сковорода, стакан, кружка, горелка, 2-3 баллона газа, контейнеры
Экипировка: подшлемник, шлем, перчатки, мотоботинки, наколенники, дождевик
Канистры: 5л вода, 5л бензин
Мотоциклетное: страховка, СТС, водительское, сумка инструментов (набор головок, 8-12, 10-14, трещотка, разводной, золотниковый, монтажки, насос), камера, ремкомплект камеры, покрышка. Холодная сварка, жидкая резина, смазка для цепи, хомуты, изолента, набор крепежа. Гермомешок, дождевая накидка, фиксаторы груза
Техника: фотоаппарат, карта памяти, зарядка, сумка, кисточка для оптики. Телефон, Дримсим, банка, два шнура микроУСБ, блок питания.

2018   Honda   super cub

Артикулы запчастей для Nissan NV200

Коды запчастей и информация собирательные из драйв2/микроб/дром + оригинальный каталог + много личного опыта. Спасибо всем, кто делится информацией в постах, комментариях, на форумах.

Мой отзыв на Дроме
Каталог оригинальных запчастей с моим VIN

Набор для ТО дизельного NV200, 1.5 dci K9K 86 л.с. и других.

Воздушный фильтр — Renault 8200399214; Purflux A1184; Nipparts J1321059
Топливный фильтр — Nissan 16400JX52A; Mahle/Knecht KL440/23; Purflux FCS759
Салонный фильтр — Big Filter GB9944/C (угольный)
Масляный фильтр — Renault 8200768927 (стандартный); Renault 7700274177 (бензиновый, поменьше)
Масло (допуск RN0700/0710) — Elf Evolution SXR 900 5W-40 5 л 194877; Лукойл Люкс Синтетическое 5W-40 4л 207465

Двигатель (дизельный K9K 276 Euro 4 без сажевого фильтра, 86 л.с.)

Шатунный вкладыш — Glyco 714243/4, NE 61385025
Прокладка поддона — Renault 8200379654; Victor Reinz 713851700
Ремень ГРМ — Renault 7701477028
Ремень доп.оборудования — Renault 8200821813; Hutchinson 1200K6; Dayco 6PK1200
Помпа охлаждения — Airtex 1746
Натяжитель ремня доп.оборудования в сборе с роликом — Gates T39009 (65 диаметр, 26 ширина)
Ролик отдельно — BTA E2R5607BTA
Задний сальник коленвала — Nissan 12279-00QAE
Турбокомпрессор — Nissan 14411-00QAR; Jrone 8B35200A85; Mahle / Knecht 021TC14642000
Комплект прокладок турбины — Ajusa JTC11526
Воздушный фильтр — Renault 8200399214; Purflux A1184; Nipparts J1321059
Топливный фильтр — Nissan 16400-JX52A; Mahle/Knecht KL440/23; Purflux FCS759
Масляный фильтр — Renault 8200768927; Renault 7700274177
Масло (допуск RN0700/0710) — Elf Evolution SXR 900 5W-40 5 л 194877; Лукойл Люкс Синтетическое 5W-40 4л 207465
Свеча — Iskra 11721392; NGK 5605; BERU 0100226373
Пробка поддона двигателя — Nissan 1112800Q0A
Шайба сливной пробки — Nissan 1102600Q0D, Elring 834823
Нижняя опора двигателя — Hutchinson 532A34
Правая опора двигателя — Nissan 11210AY60A
Правая ?тяга опоры? — Nissan 11350AY620
Форсунка Euro 3 Delphi — Renault 166001137R, Delphi 28232251
Артикулы запчастей форсунки Евро 3, 86 сил http://kupiforsunki.ru/r05102d.html

Коробка (JR5 180, 5ст механика)

Коробку можно заменить на JR5 156 (8200977061, 320105142R) от Кенгу 2
Комплект сцепления — LUK 622309609, Sasic 5104040 (восстановленный LUK), Nissan 2335400QAK
Выжимной подшипник — Nissan 30620-00Q0E, Valeo 804527, TRW PJQ169
Масло — Elf Tranself NFJ 75W-80 5л 194756 (заливается 3-3.5л)
Сальник правого привода — Nissan 38342-00Q0E, Corteco 20033804B
Сальник левого привода — Nissan 3834200QAG, Corteco 01033808B
Пыльник внешней гранаты лев/прав — Nissan 392419Y029
Пыльник внутренней гранаты лев/прав — Nissan C9741EW60K

Подвеска, ходовая (пруль = лруль)

Проставка на перед +20 мм — Полиуретан 2121172
Шаровая опора — Qsten BJL152; CTR CBN-70; 555 SB4952 (не советую)
Задний сайлентблок переднего рычага — TRW JBU727; Nissan 54570AX600 (не советую)
Стойки переднего стабилизатора — CTR CLN-51; TRW JTS433; Nissan 54618JX00A (не советую)
Стойки заднего стабилизатора — Nissan 54618-4FA0A
Втулка переднего стабилизатора — Nissan 54613ED001
Втулка заднего стабилизатора — Nissan 546134P006
Сайлентблок подрамника задний — Renault 8200275524; AUTOMOTOR France AEM1968
Кронштейн подрамника правый — Renault 8200197452; Sasic 4005521
Кронштейн подрамника левый — Renault 8200197453; Sasic 4005520
Сайлентблоки в кронштейны подрамника лев/прав — Точка Опоры 206540 верхние; Точка Опоры 206541 нижние
Подшипник + опора стойки правая сторона — NTN/SNR KB66806
Подшипник + опора стойки левая сторона — NTN/SNR KB66805
Заглушка для стойки — Avtoplast VSK00069510
Передние ступицы неразборные — Nissan 40202-JX00A; BTA H11067
Задние ступицы неразборные — Nissan 43202JX00A; BTA H21094BTA; NTN/SNR R14188
Амортизатор передний правый — Monroe G7431
Амортизатор передний левый — Monroe G7432
Пыльник-отбойник (совмещен в одну деталь) — Sachs 900125 (комплект)
Пружины — Sachs 998992, 998991 (нет информации, какая для какой стороны)
Задние амортизаторы — Tokico 3405 (пожестче родных), Monroe G2179, KYB 343240 (нуждается в проверке, от Вингроуда)

Рулевое

Рулевые тяги — TRW JAR7557
Рулевой наконечник правый — CTR CEN115, 555 SE4951R
Рулевой наконечник левый — CTR CEN116, 555 SE4951L
Пыльник рулевой тяги — Nissan 482033U025

Тормозная система (пруль = лруль)

Передние тормозные диски — Brembo 09.B548.10; Bosch 0986479535; ATE 24.0126-0175.1;
Колодки передние — TRW GDB3435; Sangsin GP1361; Sangsin SP1361; NIBK PN3809; Kashiyama D6128M
Колодки задние — Nissan D4060JX00A; JFBK FN1276; Delphi LS2049; Ashika 55-01-116, JapanParts GF1-16AF
Тормозная жидкость DOT4, 4+, 5.1 — TRW PFB750, Wolf 8308307
Задний тормозной цилиндр — TRW BWH427, Nissan 44100-VE401, Seiken SW-N1288
Ремкомплект переднего суппорта — Seiken/Tokico 26050114 (комплект на два суппорта)
Датчик ABS передний правый/левый — Nissan 47910-JX00A
Датчик ABS задний правый — Nissan 47900-JX00A
Датчик ABS задний левый — Nissan 47901-JX00A

Экстерьер

Задний левый фонарь габарит+стоп-поворотник-противотуманка — Depo 1151934LLDUE
Задний правый фонарь габарит+стоп-поворотник-задний ход — Depo 1151934RLDUE
Зеркальный элемент правого зеркала лруль — Nissan 96365-JX30A
Зеркальный элемент левого зеркала лруль — Nissan 96366-JX30A
Передний бампер — есть два артикула, вангую что разница в дырках под противотуманки 62022-JX51H, 62022-JX52H
Крепление переднего бампера правое — Nissan 62224-JX00A
Крепление переднего бампера левое — Nissan 62225-JX00A
Задний бампер — также два артикула, разница вероятно в разьемах под катафоты, от правого руля ставил себе на левый нормально, но пенопласт не подошел — Nissan 85022-JX53H, Nissan 85022-JX04H
Пенопласт в задний бампер европейки — Nissan 85090JX50B
Пистоны для крепления заднего бампера — Nissan 01553-05323 (7 шт)
Крепление заднего бампера правое — Nissan 85228-JX00A
Крепление заднего бампера левое — Nissan 85229-JX00A
Уплотнитель передней правой двери — Nissan 76921-JX30A
Уплотнитель передней левой двери — Nissan 76922-JX50A
Заглушки внизу порогов — Nissan 0165802121
Поводок заднего стеклоочистителя для одинарной задней двери — Nissan 28781-JX00B

Интерьер

Салонный фильтр — JapanPart FAA-NS17; Big Filter GB-9944/C (угольный)
Комплект ковриков для леворульных — Rezaw Plast 201814

Разное

Клипса экрана бензобака — Nissan 1757470T01
Уплотнитель выхлопной трубы — Mitsubishi MR450702, SAT ST20695BC501
Шлейф-лента (гудок) подошла от Note E11
Аккумулятор (дизель): 242×175×190 мм, полярность обратная. 63 а/ч без переделок.
Аккумулятор (бензин): 45-55А/ч, корпус азия, с тонкими клеммами, полярность обратная.
Лампа ближнего/дальнего света: H4 — Valeo 032007; Koito 0477. Инструкция по смене https://goo.gl/ibLYqN
Концевик капота — Nissan 65621JX00A

Аксессуары

Защита двигателя Тиида 07-14 без переделок — Sheriff (2мм сталь) 15.1255; Sheriff (5мм алюм) 151683
Пневмо-киты для задней оси NV200 — Airride https://goo.gl/tWUh2Z
Комплект поперечин — Thule 753 описание https://goo.gl/cpv998; к-т для NV200 https://goo.gl/mG20dr

Тёплая осень в Дагестане

Мне нравится, какие возможности даёт Россия для путешественников. Есть выбор из гор, озёр, вулканов, таёжных приключений. По стране можно спокойно передвигаться в любом направлении, с минимумом платных дорог и других преград. Совсем не обязательно иметь крутой внедорожник с полным приводом, чтобы увидеть красивые уголки страны. В этот раз я отправился в горный Дагестан

Вид из национального парка Гуниб

Почему Дагестан?

Мне не нужно долго рассуждать о месте для путешествия. Не нужно принимать каких-то специальных решений, набираться решительности. Впервые меня зацепил Дагестан на выставке «Первозданная Россия». Этого хватило, чтобы запустить туристический курок. Я стал внимательнее относится к материалам о Дагестане, посмотрел несколько видео и думал о сезоне для поездки. Материалов в сети не много, но по ним можно сориентироваться и выбрать места по душе. Для себя я решил, что поеду по горной части и нет желания исследовать города, кроме Дербента.

Бархан Сарыкум, Антон Агарков. «Первозданная Россия»

После поездки вышел материал РИА Новостей о Дагестане

На чём поехал?

Моя машина — боевой товарищ Ниссан НВ200 с которым мы изрядно поездили по стране. Но передний привод машины часто утыкался в непреодолимость препятствий и их исключения из маршрута вообще. Тут на помощь приходит легковесная, проходимая Хонда Мотра — мопед 1982 года с примочками для бездорожья. Размеры Мотры и большое багажное отделение в НВ200 отлично дополняют друг друга — я закидываю мопед в багажник и выезжаю на дальнее расстояние с комфортом машины и безудержно угараю на мопеде на местности. Могу взять лишних вещей, чтобы на месте уже принять решение что оставить, а что взять с собой на двухколесного.

В горах Грузии. Машине тяжело из-за отсутствия полного привода и колёс подверженным проколам

Спокойно тронулся и ехал на машине без происшествий. На выезде из Волгограда попадаю на проверку документов и тут мне задают вопросы, от которых я в Москве отвык: «документы на мопед есть?». Есть товарный чек из магазина или бумага из транспортной компании о его перевозке — иметь эти документы с собой не нужно, но помогло бы в такой ситуации. Я без задней мысли оставил их дома и потратил пять часов на разговоры со следователем. А по приезду домой получил письмо с отказом в возбуждении уголовного дела.

Мотра избежала уголовной конфискации и доехала до Хунзахского плато

Ещё один забытый момент — страховка машины. Я не успел её оформить и пустил дело на самотёк. До выезда из Волгограда меня не остановили ни разу. На Кавказе тормозят часто и страховку спрашивают — так одного из инспекторов на въезде в Дагестан звали Камал. Он меня за неё оштрафовал, но тут же я начал знакомиться с положительной стороной этой остановки. Камал сам спросил, где я буду останавливаться и какие у меня планы. После разговора предложил поставить машину на всё время путешествия ему во двор в Тотурбийкале.

НВ200 и Мотра во дворе Камала

Люди

Я стараюсь уберегать себя от предрассудков. Зачастую они складываются из абстрактного: «да они там все», «да все так говорят», «да это и коню понятно». Ну раз все, то тогда да. Когда начинаешь докапываться до глубины, причем у тех же людей — им всё всегда ясно и понятно без первоисточника. Им хватает простого информационного шума, чтобы сложить свою стройную картину мира. С этим я уже многократно сталкивался, сообщая о своих предстоящих путешествиях. По пути на Байкал я должен был убить машину. По пути во Владивосток меня должны были убить где-нибудь на стоянке. По пути в Магадан меня бы взяли в заложники и дороги туда нет, как я вообще собираюсь ехать? Что уж говорить про отзывы об идее одиночного путешествия в горы Дагестана :-) Я знаю эти истории с отрицательными сюжетами, но я перестал на это обращать внимание.

Я понятия не имел, какие порядки в Дагестане. Ожидал, что будет сильное религиозное давление и неудобства, с этим связанные. Представлял своё путешествие как прогулку по минному полю. Камал и его племянник Арабдин были первыми, кто начал это ощущение развеивать. Их двор был пуст на всё время путешествия и я оставил там машину. По неопытности пытался дать 500 рублей за стоянку, но Арабдин посмотрел на меня так, что я моментально понял свою ошибку. Этот случай гостеприимства не единичный.

На всём пути встречали люди, которые готовы общаться, помочь, пригласить в гости. Во всём Дагестане не нашлось человека, который бы на меня наехал, оскорбил. Мне не приходилось избегать общения или неадекватного поведения, в том числе под синькой. В поездке я выполнил норму по общению за все поездки, которые у меня были до этого. Тело на 80% начало состоять из чая. Утомительно только рассказывать зевакам сколько мопед стоит, сколько жрёт и сколько прёт. В гостях же темы были разные, от мироустройства до бытовых болей, но все были едины в негодовании «от чего у Дагестана такой ореол опасности?»

Дядя Рома с внуками. Глава семье который всё крепко держит в своих руках. Чувствуется, что он большой хозяин в своём доме. В первый вечер, когда я остался без света, зашёл в магазин за лимонадом, а сын дяди Ромы уже собирался закрываться и пригласил меня домой.

Рамазан с сыном из села Хучни. Несмотря на то, что «Крепость семи братьев» в заброшенном состоянии, прямо на площадке перед ней я встретил Рамазана с кучей детей. Он преподаватель и вывез их поиграть в воллейбол, пострелять из пневматики и устроить пикник. Любит стрелять из лука и держит у себя аквариум (вот уж чего я не ожидал увидеть в дагестанском селе). В общем не пренебрегает красотой и удовольствиями этого мира. Редкий человек не только для Дагестана, но и в целом для России. А ещё у него есть гуси!

Колин Фаррелл, по-простому Магомед — отец четырех детишек и ему всё мало! Говорит, что и мне надо жениться (завидует путешествиям, хехе).

Девушки в супермаркете, которых обещал сфотографировать.

Не всегда думаешь о фотографии и у меня нет полной коллекции людей, которые участвовали в моей жизни. Например, чабанов, с которыми вместе готовили куропатку и ночевали в кузове Газели в горах. Или Арсена с Асланом из села Цугни, которые приютили после ночных приключений в горах.

Вид из Газели, в которой мы спали втроём

Места где был

Мопед позволяет не обращать внимание на качество дороги, поэтому я выбирал самые прямые маршруты, обозначенным как пешеходные тропинки в Maps.me. Это были дороги с хорошим гравийным покрытием и людей на них я встречал редко. Был и асфальт, на котором отдыхал от потряхиваний

По пути из Кубачей в Гуниб я не рассчитал с ночлегом и ночь ВНЕЗАПНО застала меня в горах. Днём ранее я спускался с гор и у меня сгорели все лампы, кроме переднего габарита. Обломился провод зарядки телефона, на котором оставалось 15% заряда. За день езды под солнцем я устал, но мне было невероятно страшно поставить палатку, я не чувствовал себя в безопасности. В таком состоянии я находился часа полтора.

Ехал, освещая дорогу свечкой

До следующего посёлка ехать оставалось минут 50, но уже через 20 я встретил чабана, который позвонил своим хозяевам и меня в посёлке встретили. Путь в известность был гораздо легче.

Палатку я ставил один раз за путешествие. Часто приглашали в гости, в остальное время спал под открытым небом. Середина сентября такое позволяла по температуре и отсутствию осадков. Но есть собаки охраняющие скот. В одну ночь я лёг на пути паломничества коров и охраняющие собаки постоянно прибегали и меня облаивали. Ближе 15 метров не подходили, но спать было невозможно. Ждал рассвета в половину глаза и потом тронулся.

Мне понравилась поездка в осеннем сезоне, но мой совет ехать в первой половине-середине июня, когда всё покрыто зеленью и ещё не иссушилось июльским-августовским пеклом.

Дагестан я проходил по такому маршруту от Тотурбийкалы:

Бархан Сарыкум. На полтиннике пробираться было трудно, в итоге оставил в песках и пошел к хребту пешком.

Дербент. Крепость Нарын-кала, Джума мечеть, Старый город. У меня денег не было, но может воспользоваться гидом будет полезно.

Гора Шалбуздаг. На колёсах можно подняться до 3500 метров. До 4142 м пешком

«Крепость семи братьев», Хучни. Из-за крепости ехать не стоит, 4 стены расписанные баллончиками среди бурьяна.

Кубачи. Оружейная мастерская Дагестана. Можно купить ювелирные украшения местных мастеров. Приятные виды пока добирался и растёт много боярышника и шиповника. По легенде место для посёлка выбрано не случайно. 300 дней в году здесь туман — отличные условия, чтобы скрыть своё ремесло от посторонних глаз.

Национальный парк Гуниб, Гунибское Плато. Езжайте.

Карадахская теснина. Всегда было интересно увидеть картину как в мультиках: ты идешь по какому-то ущелью, а вокруг тебя выросли стеной скалы и наступает «саспенс». Технику нужно будет оставить у моста перед тесниной, дальше пешком.

Хунзахское плато, Водопад Тобот, Цада, Хунзахский историко-краеведческий музей, Матлас. Плато роскошное, стоит доехать на его край. С водопада тоже хороший вид. Посёлок Цада меня привлек из-за Расула Гамзатова. Я вырос в Саратове и там стоит памятник «Журавли». На территории комплекса играет песня стихи для которой написал Расул Гамзатов. Но в посёлке Цада скорее дом его отца, ещё более почитаемого в Дагестане мудрейшего Гамзата Цадасы. До Матласа доехал, но не разобрался куда там съезжать за красотой. Посмотрите https://drugoikavkaz.livejournal.com/11726.html

Ахульго. Мемориал посвященный русско-кавказской войне и одному из сражений.

Сулакский каньон. О нём будут упоминать все со стороны Хасавюрта, Махачкалы. Там красиво, но после всего горного Дагестана я даже фотографии не сделал и впитывал глазами.

Фото Антона Агаркова

Конклузион

Дагестан — концентрат России. Всё что положительное и отрицательное связано со страной тут достигает своих предельных высот. Для туристов будут проявляться стороны положительные: красота региона, готовность помочь людей, их гостеприимство. Отрицательные стороны при желании вникать тоже найдутся, но они направлены скорее на жильцов региона: разобщенность национальностей внутри Дагестана, кумовство, коррупция, малоденежье. Отрицательный момент, который вас всё же коснётся — обилие мусора в некоторых местах.

Проходя блок-посты с проверкой документов и записью в какие-то списки, а также постоянными билбордами о бдительности против террористов меня не покидала тревога, несмотря на положительные эмоции со всеми известными мне людьми. Урезонивал себя мыслью, что ФСБ не пустит в районы, в которых введён режим Контр-террористической операции или просто оказываться не нужно.

Из кухни самое запомнившееся был пирог «Чуду», творожный и мясной, которые делала супруга Рамазана из Хучни, это была настоящая фантастика. В остальном кухней я не проникся.

В Дагестан я конечно хочу вернуться, желательно в начале лета. Буду рад заскочить к своим друзьям в горы по пути из Ирана, например :-)

Маршрут вышел на 1100 км. Мопед почти всё выдержал и привез меня обратно в район Хасавюрта. Чувствуется хорошая подготовленность в деталях к бездорожью, но мощность маловата. Никакая понижайка это не исправит. На мопеде мир влияет на тебя сильнее, ощущения острее, становишься более открытым. Раньше, я столько не общался ни в одном из своих путешествий, но думаю это больше заслуга Дагестана, чем двухколесного.

Мир вам.

Honda Super Cub до 2012 года, база знаний C50, C70, C90, AA01, HA02

Самая многочисленная версия каба 50сс, производилась в таком виде с 1982 по 2012 год

Собирательное руководство по эксплуатации скутеретты Супер каб. Собраны официальные инструкции, дополнены опытом сообщества и личными рекомендациями. Артикулы запчастей из каталогов, к ним добавлены известные аналоги, и указаны ссылки на магазины, где можно купить запчасти. Если сомневаетесь в написанном, обращайтесь к выложенным здесь же первоисточникам: каталогам и инструкциям.

Эта база знаний охватывает кабы, которые производились до 2012 года и наиболее популярны в России. Номера рам: C50, C70, C90, AA01, HA02, инжекторные и карбюраторные. Отдельно есть база знаний AA04, JA10 после 2012 года.

Выбор и покупка

За 60 лет произвели много версий кабов под разные нужды. Элементы постоянно совершенствовались, вместо карбюраторного двигателя в 2007 пришёл инжекторный. Разобраться какие бывают версии каба и какой выбрать.

В вопросе покупки поможет отдельный материал, который слишком большой для этой базы знаний. Вооружитесь списком на что обратить внимание при покупке и смело идите с ним на встречу.

Как пользоваться полуавтоматической коробкой?

Не все сразу начинают пользоваться полуавтоматом так, как будто ездили на нём всю жизнь. Кажется, что передачи переключаются жестковато, с покачиванием ездока. Всё становится плавнее в процессе — накатанность влияет на ощущения от коробки. Для начала отрегулируйте сцепление, чтобы исключить плохие ощущения от неправильной настройки.

Переключать передачи: вниз давите четко, отпускаете плавно. При переключении вверх 1→2→3 — газ нужно сбросить и переключить. При переключении вниз 3→2→1 — газ можно поддать или просто производить переключение на скорости 15—20 км/ч с третьей на вторую, до 10 км/ч со второй на первую. Сразу это может быть невпопад, со временем всё получится.

На коробке есть блокировка от случайного переключения передачи с третьей на нейтраль, чтобы на 60 км/ч вы не включили первую. Работает в движении, позволяет переключиться только после полной остановки. На Пресс кабе такой защиты нет, там можно включить нейтраль на ходу.

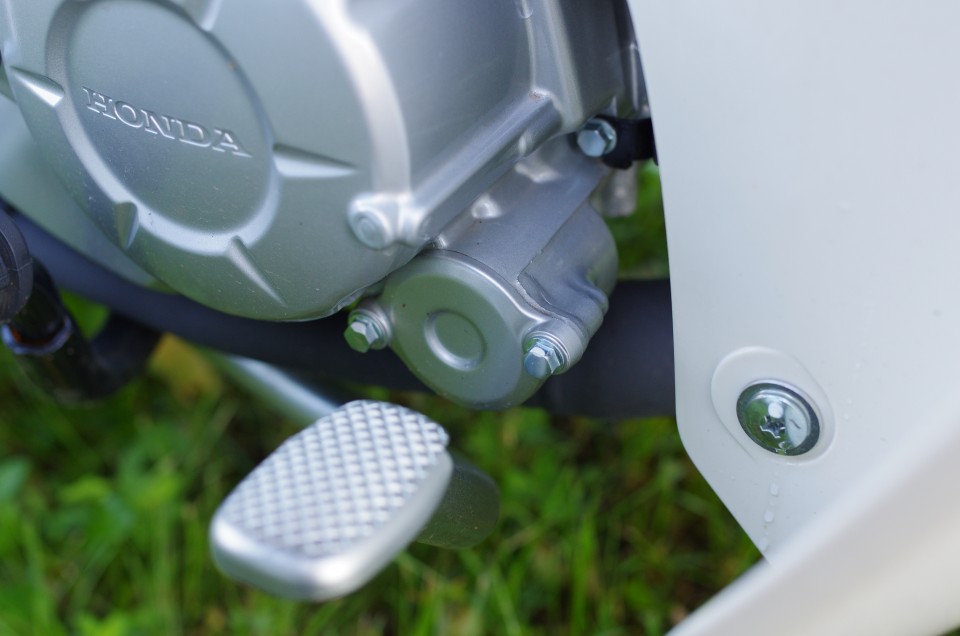

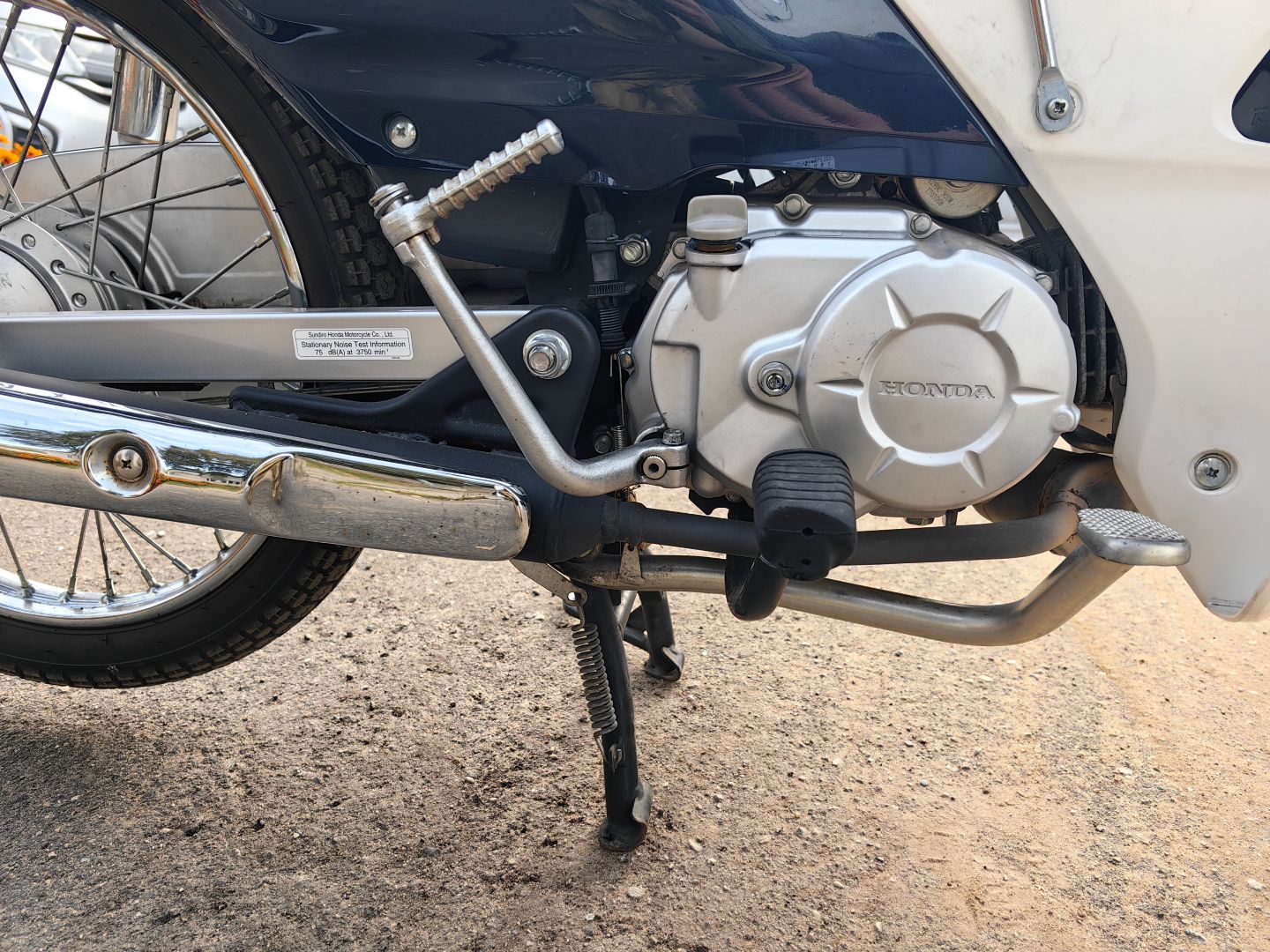

Чтобы удобнее переключать пяткой — можно поменять положение лапки КПП и поставить заднюю часть повыше, переднюю опустить. Можно поменять рычаг КПП на мотоциклетный и производить переключение носком. Довольно распространенный вариант: переставлять носок с передней на заднюю часть. Автор этой заметки ездит так постоянно и даже не пытается переключиться пяткой.

Отрегулируйте положение лапки, чтобы переключать пяткой или просто переставляйте носок

И ещё о переключении. Жестким и залипающим оно может быть, если вместо масла у вас там тянется мазут, который сработался и который не меняли очень долго. Всё про замену масла в следующем разделе

Какое масло использовать?

В японских инструкциях для кабов всех годов указано масло 10W-30 с допуском «JASO MA» для мокрого сцепления. В американском мануале есть привязка к температуре окружающей среды: до 35 градусов 10W-30, а при температуре до 45 уже 10W-40 — идеально к таким и стремиться. Ничего страшного, если зальёте остатки автомобильного масла 5W-40, ещё ни один каб не умер от свежего автомобильного масла, сцепление только может проскальзывать. Если на полке есть выбор, посмотрите дизельное 10W-40 — в нём крепкие базовые масла, и рецептура часто выполняет допуск «JASO MA», но это никак не заявляется.

Оптимальные параметры масла: 10W-40, API: SL, Semi-synthtetic (Полусинтетическое), JASO MA. На банке оригинального масла Honda G2 в титрах указан производитель Motul

В подборке указаны масла, которые чем-то лучше, чем-то хуже, но двигатель будет работать нормально с любым. Мотомасла 10W-40 допуск «JASO MA/MA2»:
Eni i-Ride 10W-40, 1л, ENIIRIDEMOTO10W401 ≈350 ₽
Zic M9 4Т 10W-40, 1 л, 137210 ≈400-450 ₽
Eurol Motorcycle 10W-40, 1 л, E1000971L ≈450-500 ₽
Castrol Power1 10W-40, 1л, 15688B ≈600 ₽
Motul 5100 10W-40, 1л, 104066 ≈600-750 ₽

Как поменять масло, сколько, как часто?

Рекомендуемый интервал смены в официальной инструкции 3000 км. Если заливаете минеральное масло, то не нужно гонять в отсечку и поменяйте через 1000—1500 км. Если меняете масло впервые после покупки, купите недорогое автомасло, прокатитесь на нём 300—500 км и слейте. Так вы промоете картер после неизвестного масла с неизвестными интервалами замены за лишних 200 ₽. В тяжелых случаях можно повторить.

Обычно объём масла указан на этикетке на правой крышке двигателя. Меньшее значение — объём сливаемого масла, большее — общий объём картера. Если превысить максимальный объём, есть шанс продавить сальники.

На примере этой этикетки: объём сливаемого масла 600 мл, объём картера 800 мл

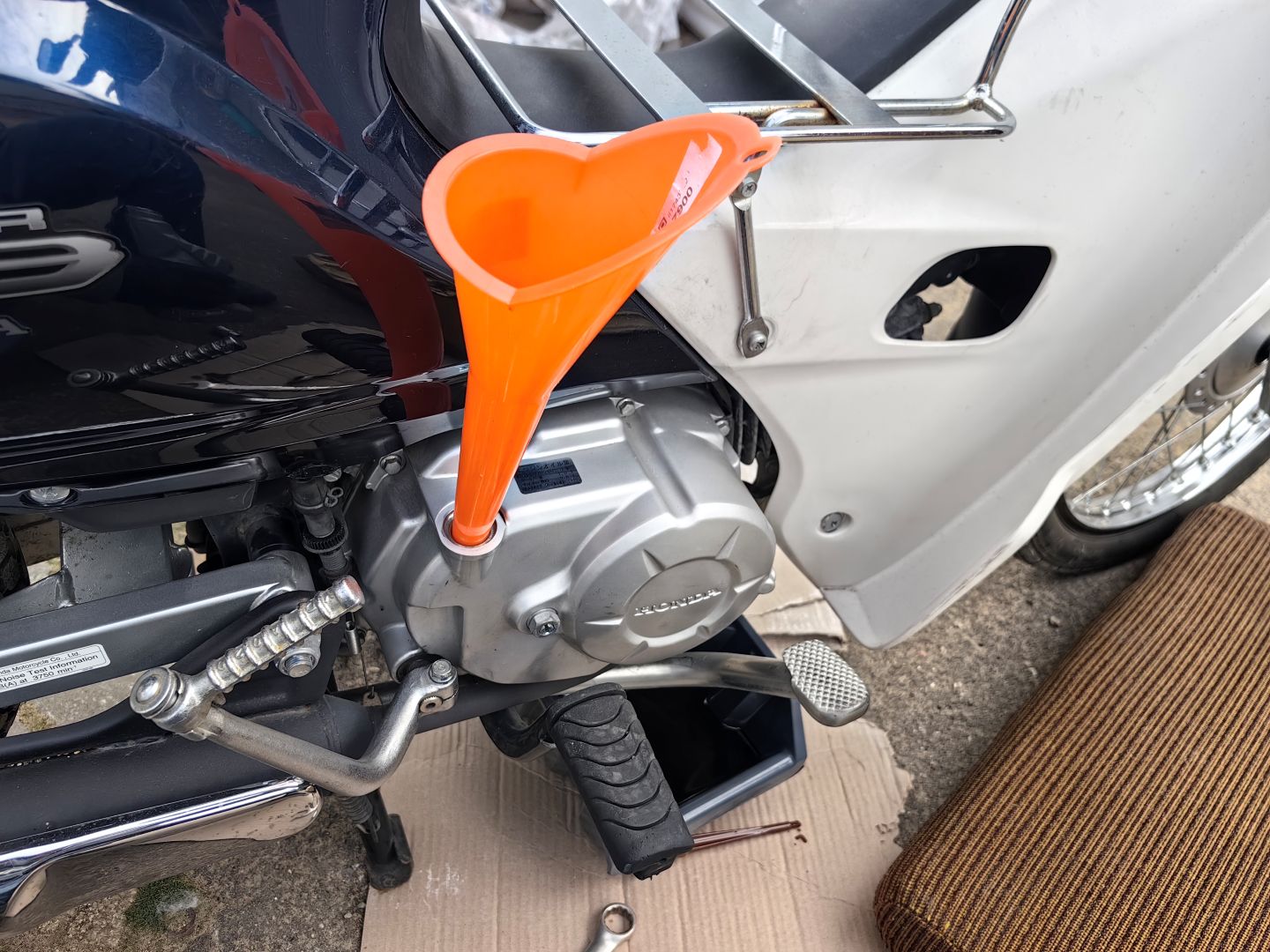

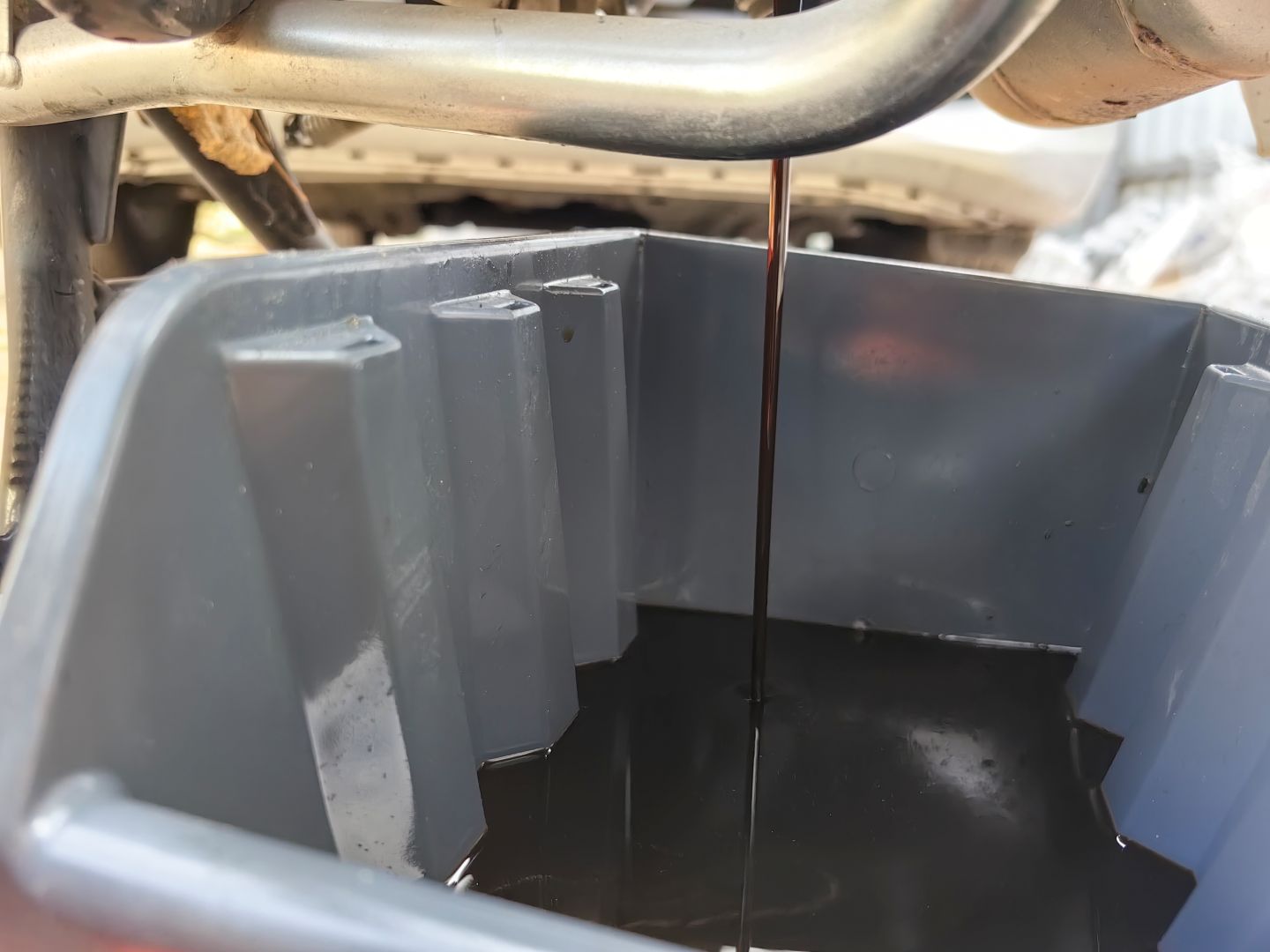

Процесс замены масла в кабе

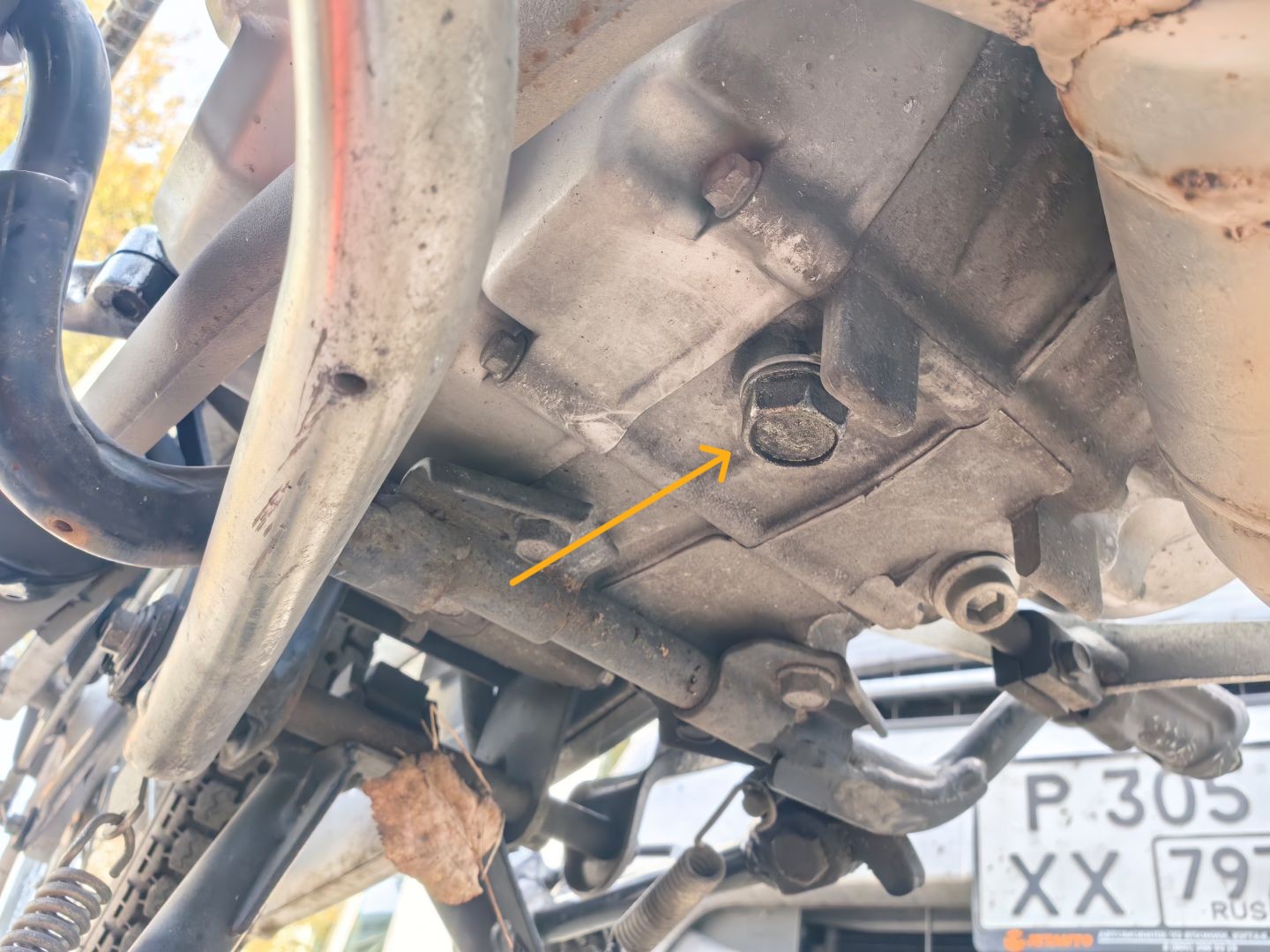

Посмотрите на видео — сливной болт с правой стороны по ходу движения, он откручивается ключом на 17. Как нужно смотреть уровень масла показано на 2.28: на центральной подножке просто вставить щуп, не закручивая.

«Вафля» на щупе часто ломается — протирайте аккуратно

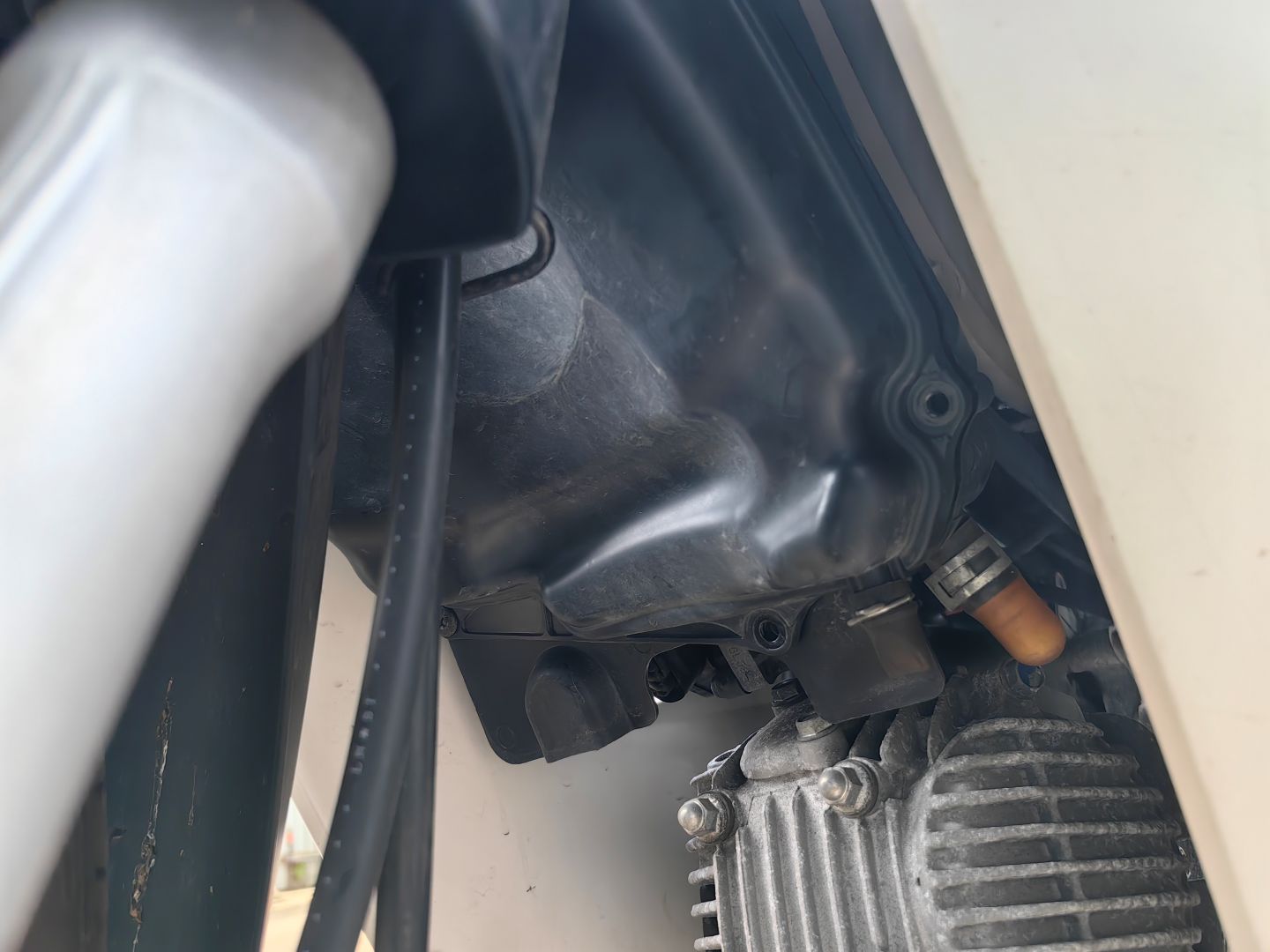

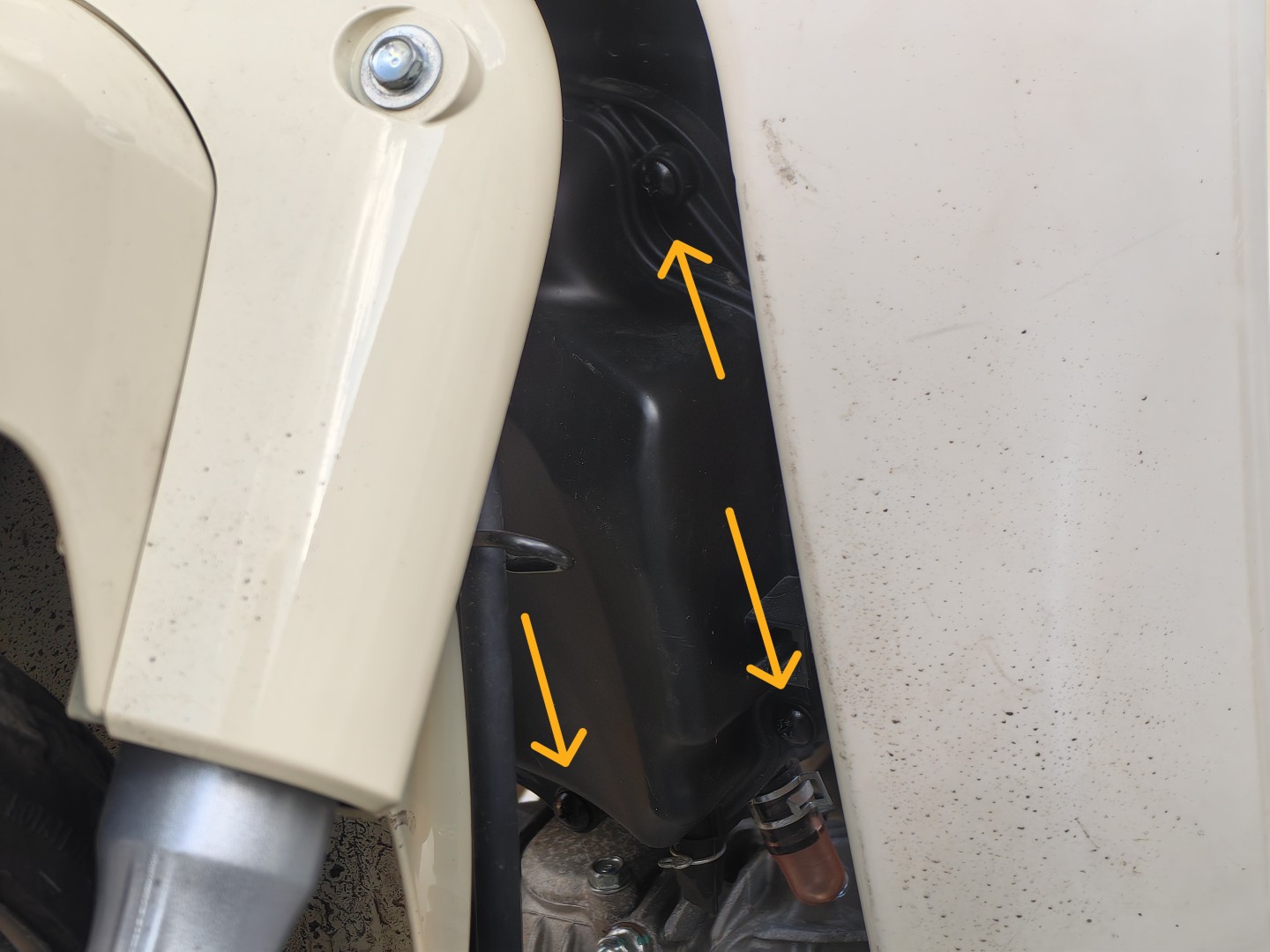

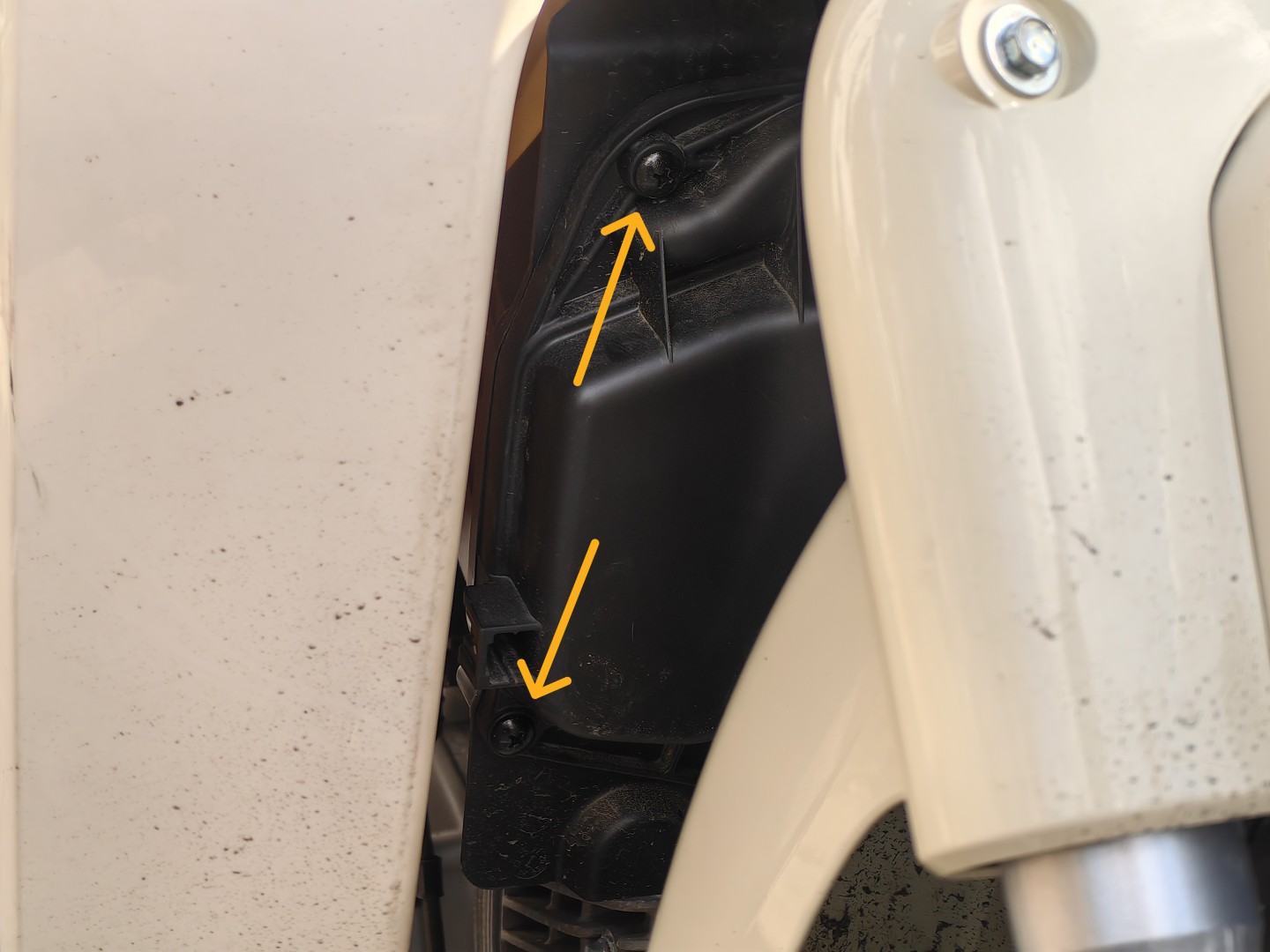

Воздушные фильтры

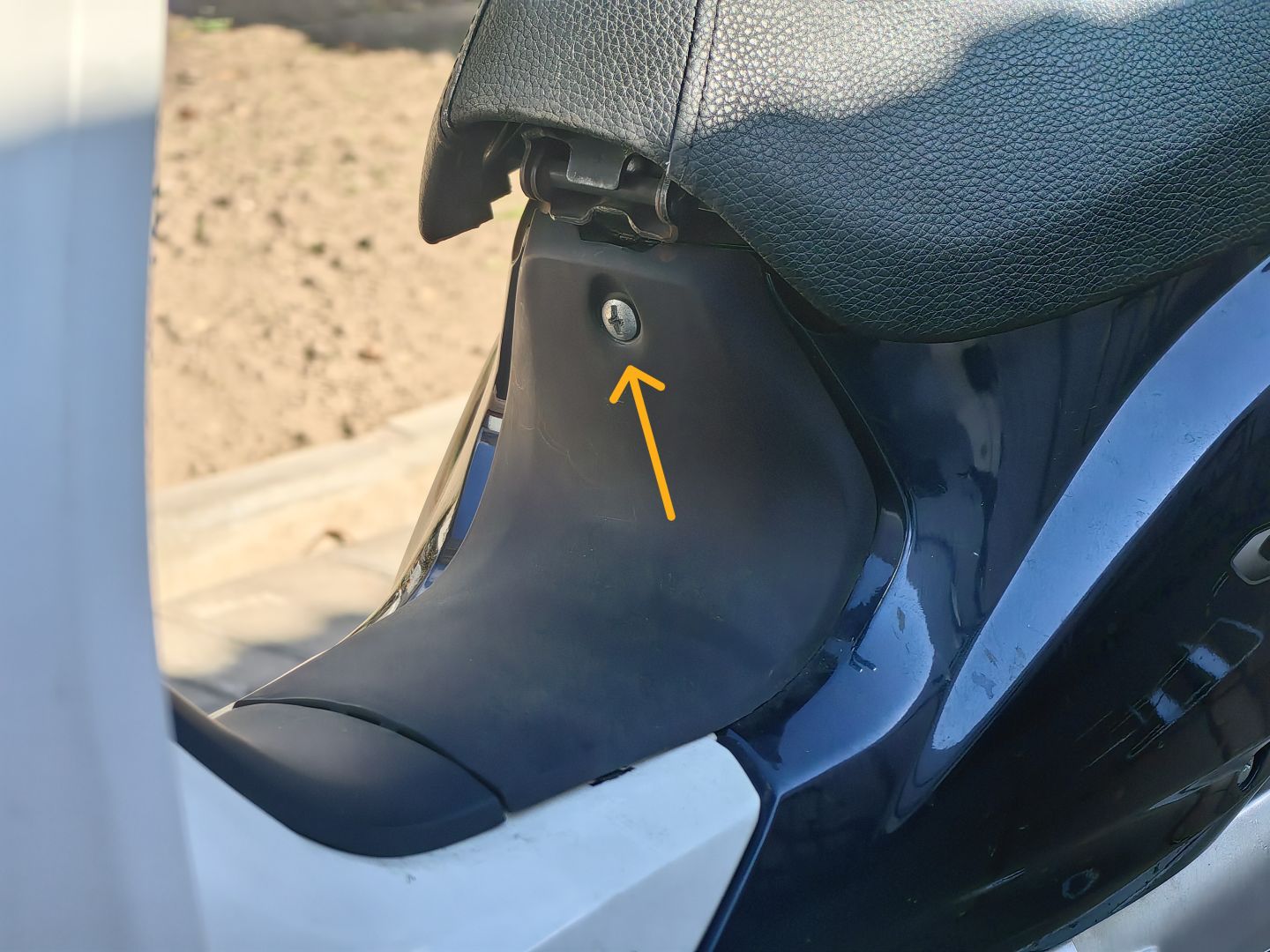

Замена раз в 10 000 км. Если фильтр запылён, и нет возможности прямо сейчас его заменить, продуйте изнутри сжатым воздухом, снаружи пылесосом — это позволит выиграть время, пока придёт новый фильтр.

Диаметр отверстия 39 мм, большой корпус 17211GB4010, Hiflo HFA1002, NTB
Диаметр отверстия 39 мм, до 2000 года 17211GB4680, NTB
Диаметр отверстия 50 мм, 2000—2012 год, включая инжекторы 17211GBZ700, NTB, размеры

Цепи и звезды

Цепь нужно смазывать каждые 500 километров. Проверять натяжку в окошке кожуха цепи — цепь должна быть примерно посередине и отклоняться вверх-вниз не больше 1—2 сантиметров. В зависимости от смазки и натяжки цепи, комплект будет служить 5000—10000 км. Цепь без резиновых сальников — её можно спокойно промыть в бензине или в любой другой химии, которая оказалась под рукой.

Видео как натянуть цепь

Кабу звёзды подходят от Альфы, 139FMB. Но к китайским звёздам не подходит японский замок звезды — они не совпадают по посадочным размерам. Передняя звезда немного болтается на валу — это нормально.

Стандартные параметры звезд и цепей указаны в табличке, но неизвестно, что могли поставить перед вами, поэтому просто снимайте и считайте их количество перед покупкой.

Модель Передняя звезда Задняя звезда Цепь
AA01, C50 13 39 420, 98 или 100 звеньев
Press Cub, C50 13 42 420, 100 звеньев
Little Cub, C50
HA02, C90 15 39 420, 98 или 100 звеньев

Цепь DID 420D, 100 звеньев — 420D100
Цепь DID 420D, 106 звеньев — 420D106
Цепь DID 420NZ3, 106 звеньев — 420NZ3106
Официальный дилер D.I.D

Ведущая звезда 13 зубьев — 23800GB4000, JT JTF253.13, AFAM 20101-13, NTB
Ведущая звезда 14 зубьев — 23800040010, JT JTF253.14, AFAM 20101-14, NTB
Ведущая звезда 15 зубьев — 23801179700, JT JTF253.15, AFAM 20101-15, NTB, китайская
Ведущая звезда 16 зубьев — JT JTF253.16, AFAM 20101-15

Ведомая звезда 36 зубьев — 41201GB5810, AFAM 10105-36, JTR257.36, размер
Ведомая звезда 39 зубьев — 41201GT0750, JTR211.39, Китако, размер
Ведомая звезда 40 зубьев — JTR257.40, размер
Ведомая звезда Пресс каба (обычные не подходят) 42 зуба — 41201GBJ740, JTR120342, Китако, размер, на заказ в России.

Соотношение передаточных чисел

Зубья 12 13 14 15 16 17 18
34 2.83 2.62 2.43 2.27 2.12 2.00 1.89
36 3.00 2.77 2.57 2.40 2.25 2.12 2.00
38 3.17 2.92 2.71 2.53 2.38 2.24 2.11
39 3.25 3.00 2.79 2.60 2.44 2.29 2.17
40 3.33 3.08 2.86 2.67 2.50 2.35 2.22
41 3.42 3.15 2.93 2.73 2.56 2.41 2.28
42 3.50 3.23 3.00 2.80 2.62 2.47 2.33

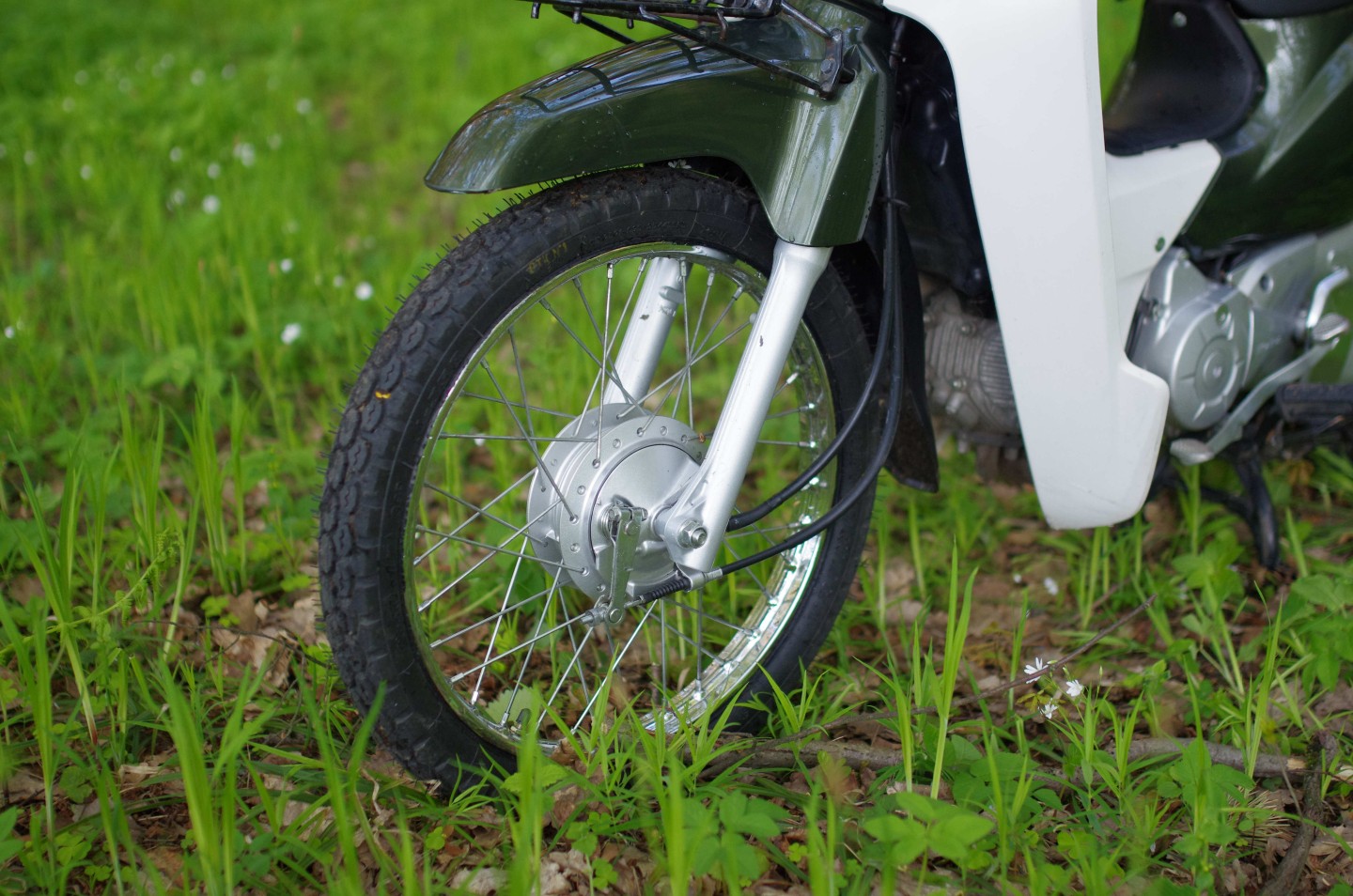

Какую резину ставить и какое давление?

Конструктивно во все модели можно поставить назад до 2.75, вперед до 2.50. Назад можно поставить и 3.00, в зависимости от шашек. Но у 50 кубов динамики и так немного, советую ставить не больше 2.50-17 или 70/100-17. По заводу размер шин такой:

Размер Передняя ось Задняя ось
C50 2.25-17 2.25-17
С70 2.25-17 2.50-17
С90 2.50-17 2.50-17
Давление Обычный каб Пресс каб
Передняя ось 1.75 атм 2.0 атм
Задняя ось 2.0 атм 2.25 атм

Модели шин, которые можно найти в России:
R17
· Петрошина передняя Л358, задняя Л359, внедорожная Л263
· Kenda K761, K422
· Mitas MC51, MC11, C-19 Магазин Митас
· Metzeler ME22 Мосавтошина
· IRC TR1, GP1, NR6
· Pirelli City Demon
· Michelin City Pro Мосавтошина

R14
· Bosentire 2.75-14 F-518

Камера IRC, усиленная, ободные ленты

Видео как снять заднее колесо

Видео как поменять шину

Какой бензин заливать? Какой расход?

И карбюратору, и инжектору подходит бензин с октановым числом не ниже 90. Чем выше октановое число, тем выше температура горения, и отложений в двигателе остаётся меньше. Ещё от высокооктанового бензина можно ощутить увеличение мощности и снижение расхода, правда, на уровне погрешности. Можно постоянно ездить на любом одном, а можно чередовать заливку АИ92 и АИ95 — ориентируйтесь на местные заправки и своё чувство прекрасного.

Объем топливного бака

карбюратор 4.3 литра
инжектор 2007—2012 года 3.4 литра
Расход В городе
С50 карбюратор 1.8л/100 км
С50 инжектор 1.6 л/100 км
С90 карбюратор 2.2—2.5л/100 км
С110 инжектор 2—2.5л/100 км

Как узнать год выпуска?

Что сделать после покупки

Поменять масло — Ютуб
Поменять свечку — Ютуб
Поменять воздушный фильтр — Ютуб
Поменять резину — Ютуб
Поменять тормозные колодки — Ютуб
Проверить люфт колесных подшипников — При смене резины
Поменять демпферы заднего колеса — Ютуб, как снять колесо
Заменить тросы тормоза и газа
Поменять цепь — Ютуб
Настроить сцепление — Ютуб
Поменять аккумулятор — Ютуб

Обратиться по ремонту Каба в Москве

Артикулы запчастей

Все каталоги запчастей до 2008

Каталоги на карбюраторные: С50 1995 года, C50 AA01 2000 года, C90 1992 года, C90 2002 года

Каталоги на инжекторные: АА01 Пресс каб, C50 кастом и обычный

Тормоза
Колодки и барабан ходят долго. Если у вас на ступице стертые колодки — это признак большого пробега у мопеда. Внутри барабана скапливается пыль от колодок, которую нужно чистить, и смазать тормозной палец. Порой, вне зависимости от остатка фрикциона на колодке или барабане, их нужно заменить по старости/дубовости.

Колодки для стандартного барабана
Honda 06450121730
DP Brakes 9126
EBC 303
Ferodo FSB704
Galfer MF002
Lucas/TRW MCS800
Newfren GF1043
Vesrah VB-101

Колодки для увеличенного барабана
Задние на пресс кабе, передние на С90 с 2002 года, смотрите каталог
Honda 06430GBJ740
EBC 304
Ferodo FSB705
Galfer MF003
Lucas/TRW MCS804
Newfren GF1178
Vesrah VB-126

Свечи

По свече нет указаний замены в километрах, ориентируйтесь на внешний вид и зазор. Оставляйте старую в запасе, на случай если с новой какие-то проблемы. Используйте C6HSA при прохладном межсезонье, C7HSA при полноценном теплом сезоне.

Год мопеда Артикул свечи Зазор, не больше
До 2007 NGK C6HSA, C7HSA, Denso U22FS-U 0,6—0,7 мм
Инжектор 2007—2012 NGK CR6HSA, CR7HSA, Denso U22FSR-U 0,6—0,7 мм

Лампочки
Обычно нет никаких проблем подобрать вживую. Но бывает, в наличии нет, а что это вообще за цоколь — неизвестно. По ссылкам поисковые запросы, в которых можно сравнить внешний вид ламп и по артикулу из примера заказать.

Расположение Маркировка Пример
Ближний/дальний 12V 30/30W P15D25-1 Koito 0411, Osram 62377
Поворотники 12V 10W T13 или 12V R10W BA15s Stanley WB001 или Osram 5008

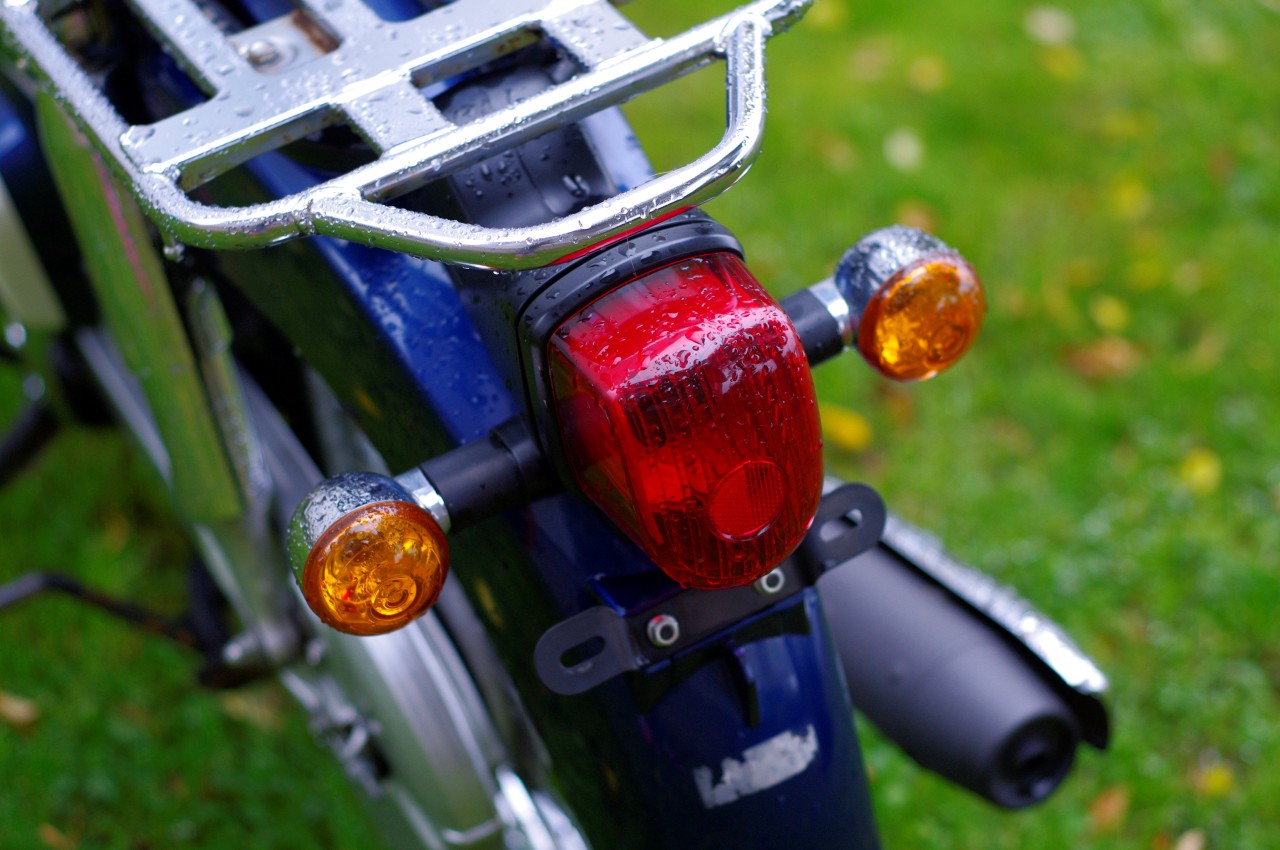

Стоп/габарит 12V 18/5W T20 или 12V 18/5W BA15d Stanley W7874 или ставьте 21/5W
Подсветка спидометра 12v 2W BA7s Bosch 1987302224
Подсветка нейтрали и поворотников 12V 1.7W T10 Koito 1589

Опыт установки LED лампы в головной свет

Передняя подвеска
Основной расходный материал — капролоновые втулки. Если их заменить, то будет существенное изменение в поведении подвески. Заказать комплект втулок из капролона с доставкой по России

Втулки из капролона на заказ с доставкой Почтой

Но изнашиваются не только капролоновые, но и металлические втулки — появляются люфты и скрипы. Совсем правильно будет заменить и все остальное. Полный комплект для замены передней подвески (проверяйте для вашего мопеда по каталогу):
51489086000 ×2 сайлентблоки
51486086000 ×2 втулки
Нижняя часть:
91311PH7003 ×8 о-ринги
51336001000 ×4 металлические колпачки
51333001000 ×4 металлические колпачки
51334GK4970 ×2 втулки
51331GK4970 ×2 втулки
51312GK4971 ×2 втулки
51311GK4971 ×2 втулки

Задняя подвеска
Длина задних амортизаторов 330 мм. Можно поставить 340 мм без переделок, при амортизаторах длиннее нужно будет проставлять глушитель.
Пружины задних амортизаторов — 52401GB4681
Демпферы задних амортизаторов — 52410GK4971

Амортизаторы NDT в Харькове

Подшипники
630* — размер подшипника. 2RS и LLU — наличие резинового уплотнения. Крутые фирмы: NTN/SNR, Koyo, NSK, SKF.
Переднего колеса — 63002RS или 6300LLU ×2
Заднего колеса — 63012RS или 6301LLU ×2
Задний ступичный — 6203Z
Заднего колеса Пресс каба —
Задний ступичный Пресс каба —

Сальники
В каждой мопедной лавочке сальники продаются комплектами от 139FMB, но можно поискать покачественнее. Например, поиском в Яндексе по размеру сальника.

Набор сальников для каба, ещё
· сальник кикстартера 13.8×24×5 мм
· сальник лапки кпп 11.6×24×10 мм
· сальник вторичного вала 17×29×5 мм
· o-ring регулировки сцепления 8×1,7 мм
· сальник коленвала 18.9×30×5 мм
· o-ring левой крышки коленвала 107×2 мм
· o-ring винтов левой крышки коленвала 6×1,7 мм

· сальник задней ступицы 27×40×6 мм
· сальник переднего колеса 21×35×7 мм

Другое
Демпферы колеса комплект — 06410-GBJ-J01, NTB
Демпферы колеса комплект Пресс каб — 06410-GBJ-J40

Трос газа — 17910GB4771
Трос переднего тормоза — 45450GBJ830
Трос спидометра затягивающийся винтом — 44830GBJ000; NTB
Трос спидометра накручивающийся по резьбе — 44830GB4680; NTB

Диски сцепления комплект 3 шт
EBC CK1148
Ferodo FCD0107
Newfren F1639
TRW MCC101-3
Vesrah VC-148

Стоп-сигнал Madmax за недорого https://japan.webike.net/products/20365912.html
Бензошланг Gates с тканевой оплеткой 5мм, 1 метр — 4324-10055
Паронитовый лист, 0.5мм 500х500мм — VSK00061735
Замок зажигания подходит от Irbis TTR125
Индексы моторов Альфы, от которых подходят запчасти: 139FMB (50 сс), 147FMH (70—90 сс), 152FMH (110 cc)

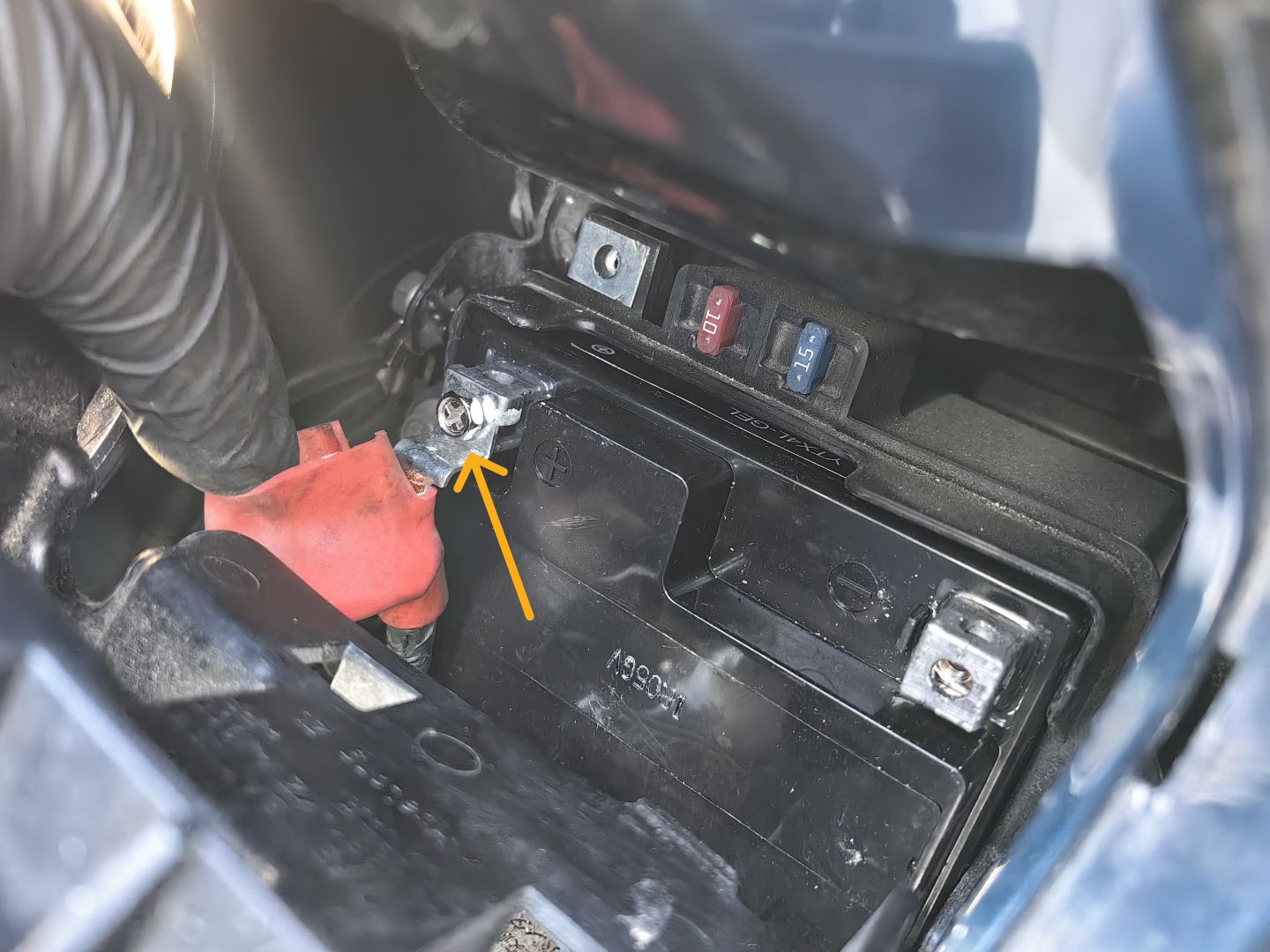

Аккумулятор в кабе — YTX4L-BS, 3 а/ч. В качестве оригинала ставится Yuasa, легко найти брендовые аккумуляторы: Exide, Bosch. Ещё ставили такие: Moratti (хвалят), Delta CT1204 (норм), Red energy (не очень)

Магазины, где купить запчасти

Магазина «всё для Супер каба» в России нет. Наша участь: нестабильно урвать запчасти с разборки, в сообществе, подобрать от авто или от альфы вживую, бывают запчасти на Дроме. Оригинальные запчасти есть на Вибайке, Мегазипе и Импексе.

https://webike.com.ru/ — японский магазин, все оригинальные запчасти и тюнинг, запчасти по артикулу
https://www.megazip.ru/ — российский магазин, запчасти по артикулу
https://www.impex-jp.com — сервис для покупки запчастей с аукциона Яху, б/у узлы и новые
http://scootermag.ru — аксессуары, резина и запчасти для мотора
http://moto-hobby.ru — как скутермаг, только дешевле
http://scooter-ani.ru — разные китайские запчасти
http://avito.ru — попадаются Супер кабы в разбор
http://emex.ru — запчасти по артикулу, масло по артикулу
Подвал «Галерея спорта» в Сокольниках, 30-й павильон и напротив. — запчасти, аксессуары

Набор необходимых инструментов

Ключи, головки: 8, 10, 12, 14, 17, 19, 23
Крестовая отвертка, ударная отвертка
Свечной 16 мм
Пассатижи
Монтировки, выкручиватель золотника
Размеры съёмников, ссылки для заказа

Оригинальный набор: пассатижи, вороток для головок, переставная отвертка, рожковые 8—12, 10—14, головки 17, 19 и свечная 16 мм.

Характеристики (раздел в разработке)

Зазоры клапанов Инжектор АА01 Карбюратор
Впуск 0.10 ± 0.02 мм 0.05 мм
Выпуск 0.12 ± 0.02 мм 0.06 мм

Известные проблемы

Мопед дёргается на ходу, глохнет при откручивании ручки, инжекторные кабы
У инжектора на бензонасосе есть топливный фильтр. Когда он забивается, то мопед начинает ехать рывками. Терминальная стадия — может завестись, потому что насосом подаётся много топлива при повороте ключа, но при открытии ручки газа глохнуть. Нужно почистить топливный фильтр под баком.

При торможении переднее колесо подламывается в сторону, до 2012 года
На передней рычажной подвеске изнашивается втулки.

На инжекторе есть индикатор Check Engine, количество морганий говорит об определенной неисправности.

Пригодится

Россыпь инструкций на японском. Многое понятно без перевода, особенно цифры в таблицах. Если кто возьмётся переводить — напишите в комментарии!
Инструкция каб 6v 1982, включая электро схему
Инструкция каб 50сс 2007

Инструкции на русском:
Частично переведенный Honda Super Cub C50 AA01

Мировой след каба
Ветка на форуме Беспечный ездок
Руководство по увеличению кубатуры
Рекламные плакаты Супер каба: раз, двас, трис, четырес
Австралийские постибайки
Британский форум C90Club.co.uk
Японский ютуб-канал по обслуживанию каба
Японский канал где каб частый гость
Подборка рекламных роликов Хонды
Установка звукового повторителя поворотников

#ненормальный_мотоцикл, рубрика дальних путешествий
Эд Марч и проект c90adventures

Анатолий Резников, благодаря которому появилась эта красочная электрическая схема. У него на сайте можете найти доделки для каба себе по душе

Электрическая схема принципиальная Honda Super Cub. Автор: Анатолий Резников

Продлили работу сайта: Добрый аноним (77 дней), Руслан Абзалов (77 дней), Соловьёв Олег (26 дней), Щербаков Роман (77 дней), Алексей Семёнов (26 дней), Добрый аноним (26 дней), Олег Носов (77 дней), Николай Хелминский (126 дней), Алексей Липанов (26 дней), ты?

2018   AA01   c50   c70   c90   HA02   Honda   Press Cub   super cub
Ранее Ctrl + ↓
